Acondicionamento E Instalação De Cabos De Média E Alta Tensão: Guia Completo Para Segurança E Eficiência

Se você, gestor de projeto elétrico ou responsável pela manutenção industrial, precisa garantir que o acondicionamento e instalação de cabos de média e alta tensão seja feito sem margem de erro, este guia é para você. Na LUDAN, somamos décadas de experiência em projetos críticos e sabemos que qualquer falha na etapa de acondicionamento ou instalação pode interromper toda a produção. Aqui, reunimos nosso conhecimento prático para orientar desde o planejamento até a inspeção final, sempre de acordo com as normas ABNT e com a segurança como prioridade máxima.

Importância Do Acondicionamento E Instalação De Cabos De Média E Alta Tensão

O acondicionamento e instalação de cabos de média e alta tensão envolve mais do que simplesmente posicionar cabos em dutos ou bandejas: trata-se de proteger o sistema contra vibrações, calor, umidade e esforços mecânicos que podem comprometer a isolação e gerar acidentes. Em indústrias de grande porte, como usinas termoelétricas, plantas petroquímicas ou linhas de produção contínua, a correta execução dessa etapa:

• Previne Falhas Prematuras: cabos danificados por manuseio incorreto ou posicionamento inadequado sofrem abrasão na isolação, aumentando o risco de curto-circuito.

• Garantia De Confiabilidade: um sistema bem instalado minimiza paradas não programadas e evita retrabalhos caros.

• Conformidade Com Normas Técnicas: seguir a ABNT NBR 14039 (Instalações Elétricas em Média Tensão) e ABNT NBR 5131 (Identificação e Sinalização) mantém seu projeto em dia com fiscalizações.

• Segurança Da Equipe: evitar choques, arcos elétricos e exposição a tensões elevadas depende do rigor no acondicionamento e na fixação correta dos cabos.


Para quem atua no setor elétrico industrial, garantir que o acondicionamento e instalação de cabos de média e alta tensão seja executado conforme padrões técnicos é a diferença entre um projeto bem-sucedido e uma intervenção corretiva que pode custar dias de produção perdida.

Planejamento Do Projeto De Acondicionamento E Instalação

Antes de tocar qualquer cabo, é fundamental preparar um escopo detalhado. Na LUDAN, iniciamos cada projeto com as seguintes etapas:

1. Levantamento Eletrotécnico e Elétrico

   • Identificar todos os pontos de origem (subestações, transformadores, painéis de distribuição) e destino (motores, quadros, receptores).

   • Determinar as tensões exatas (por exemplo, 13,8 kV para média tensão ou 69 kV e acima para alta tensão).

   • Levantar percurso de cabos em planta baixa, indicando curvas, trechos verticais e horizontais.

2. Definição Dos Materiais e Especificações

   • Selecionar o tipo de cabo (por exemplo, cabo UF MV-90 para média tensão ou cabo pilha para alta tensão), considerando bitola, número de condutores e isolação adequada.

   • Escolher dutos, bandejas, eletrocalhas ou dutos enterrados, conforme condições ambientais e exigências de acessibilidade.

   • Incluir abraçadeiras, grampos e acessórios específicos para acondicionamento e instalação de cabos de média e alta tensão que suportem esforços mecânicos e resistam às variações térmicas.

3. Análise De Normas E Regulamentações

   • ABNT NBR 14039 para instalações de média tensão em até 36 kV.

   • ABNT NBR 5141 para contexto geral de cabos de alta tensão.

   • Requisitos de segurança do trabalho e NR-10 (Segurança em Instalações e Serviços em Eletricidade).

   • Padrões de sinalização de cabos de média e alta tensão conforme ABNT NBR 5131.

4. Planejamento De Cronograma E Recursos

   • Definir prazos para cada etapa: recebimento de material, instalação de calhas, preparação de bandejas, fixação de cabos e inspeção.

   • Alocar equipe especializada para elevar a qualificação do trabalho de acondicionamento e instalação de cabos de média e alta tensão e evitar falhas.

   • Prever treinamento adicional de técnicos em procedimentos de manuseio e segurança.


Quando esse planejamento é bem feito, você reduz drasticamente a chance de ajustes de última hora ou interrupções prolongadas. Na LUDAN, dedicamos tempo a essa etapa porque sabemos que “detalhe na planta” economiza dias na execução.

Materiais Essenciais Para Acondicionamento E Instalação De Cabos

Selecionar o material correto é essencial para garantir a longevidade do sistema:

1. Cabos De Média Tensão

   • Cabos isolados em XLPE (polietileno reticulado) unicondutores ou multipolares, como os certificados pela IEC 60502, com proteção metálica (capa de cobre ou liga de alumínio).

   • É comum usar cabos tripolares 1 × 95 mm² ou 1 × 120 mm² para alimentar painéis secundários em 13,8 kV.

2. Cabos De Alta Tensão

   • Cabos pilha compactados ou multicamadas, isolados em EPR ou XLPE, com proteção metálica robusta para tensões acima de 69 kV.

   • Em subestações, utilizamos cabos de 138 kV ou 230 kV conforme projeto, normalmente em módulos de 3 × 600 mm² ou superiores, condicionados a sistemas de terminação especiais.

3. Dutos E Bandejas

   • Bandejas metálicas perfuradas ou fechadas, com pintura eletrostática anticorrosiva, são usadas em ambientes internos e externos.

   • Dutos corrugados em PVC ou aço galvanizado para passagem de cabos enterrados, protegendo contra umidade e choques mecânicos.

4. Abraçadeiras, Grampos E Acessórios

   • Abraçadeiras metálicas galvanizadas ou inox, dimensionadas para diâmetros de cabo que variam de 35 mm a mais de 100 mm, dependendo da bitola.

   • Suportes de tubulação e grampos de fixação com isolamento, evitando danos às capas de polietileno durante o aperto.

5. Materiais De Proteção E Isolamento

   • Sleeves e fitas de vinil autoprotegem a isolação do cabo em pontos de apoio, impedindo abrasão por vibração ou contato com superfícies metálicas.

   • Taliscas de identificação com QR Code ou etiquetas reflectivas para facilitar inspeções futuras, sempre alinhadas à norma ABNT NBR 5131.


Na LUDAN, só trabalhamos com fornecedores certificados que garantem certificados de origem e ensaios de qualidade (MTC – Mill Test Certificate), assegurando que cada acondicionamento e instalação de cabos de média e alta tensão seja feito com material de confiança.

Procedimento Detalhado De Acondicionamento E Instalação

Tocar nas fases corretas de execução faz toda a diferença entre um serviço que funciona por meses e um que gera falhas precoces:

1. Recebimento E Armazenamento Dos Cabos

   • Ao chegar à planta, armazene os rolos de cabo em suporte giratório, evitando que o cabo fique estocado no chão e suje com poeira ou umidade.

   • Mantenha cada rolo etiquetado com data de fabricação, faixa de tensão e fabricante.

   • Não exponha cabos a raios solares diretos ou chuva antes do uso; utilize lonas ou galpões cobertos.

2. Instalação Dos Suportes E Bandejas

   • Monte as bandejas niveladas, respeitando inclinação mínima de 1 % para dreno de água. Fixe-as em vergalhões ou perfis metálicos conforme projeto estrutural.

   • Para área externa, utilize espaçadores galvanizados para manter distância do piso, evitando acúmulo de sujeira e falta de ventilação.

3. Posicionamento E Desenrolamento Dos Cabos

   • Ao desenrolar cabos de média e alta tensão, utilize roldanas com diâmetro mínimo de cinco vezes o diâmetro externo do cabo, evitando torções e esmagamentos.

   • Jamais arraste cabos no solo; use carrinhos especiais para rolos ou carrinhos de arame.

   • Mantenha folga de pelo menos 20 cm entre cabos vizinhos, garantindo dissipação de calor e facilitando manutenção.

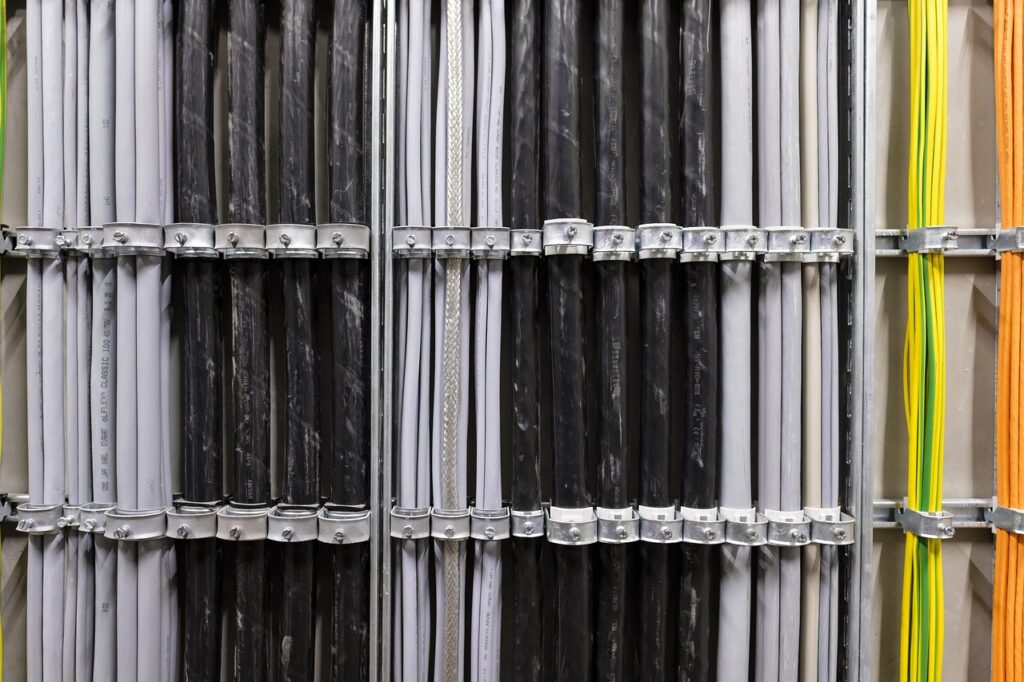

4. Fixação E Abraçamento

   • Use abraçadeira de cabo de média e alta tensão adequada: metálica galvanizada para cabos pesados (acima de 70 mm de diâmetro), nylon anti chama em painéis de controle.

   • Aplique torque conforme especificação do fabricante: para cabos de 150 mm², por exemplo, utilize torque de 8–10 Nm em abraçadeiras metálicas.

   • Insira protetores de borracha ou sleeving nos pontos de contato, evitando atrito direto entre cabo e abraçadeira.

5. Curvas, Curvaturas E Pontos De Transição

   • Respeite o raio mínimo de curvatura: em cabos XLPE de 95 mm², mantenha raio de 10 × o diâmetro externo do cabo. Curvas menores podem danificar a isolação.

   • Use roldanas guias em curvas horizontais e verticais para distribuir uniformemente a deformação.

   • Nos pontos de transição (de bandeja para eletrocalha ou tubulação), utilize selos de passagem e protetores para evitar abrasão.

6. Terminação E Emenda

   • Realize emendas apenas em ambiente controlado, em bancada isolada e com ferramentas calibradas para cabos de média e alta tensão.

   • Utilize kits de terminação padronizados (kit resin-loaded ou termocontrátil) para acabamento, garantindo estanqueidade e proteção contra sobretensões.

   • Após a emenda ou terminação, realize teste de megômetro (resistência mínima conforme fabricante, geralmente > 1000 MΩ) antes de energizar.

7. Inspeção Inicial E Testes

   • Faça inspeção visual completa em todo percurso: verifique se não há pontas de cabo expostas, aprisionamento de isolação ou abraçadeiras soltas.

   • Teste de continuidade de blindagem metálica e aferição de resistência ôhmica em cabos de média/alta tensão.

   • Em seguida, realize ensaio de tensão aplicada (Hi-Pot Test) conforme norma IEC 61934 para certificar-se de que a isolação suporta 1,5 × VTensão nominal por 5 segundos.


Quando seguimos esse procedimento detalhado, a probabilidade de falhas prematuras no sistema elétrico praticamente desaparece. Na LUDAN, orientamos cada etapa com checklists específicos, garantindo 100 % de conformidade.

Segurança E Normas Durante O Acondicionamento E Instalação

Não dá para falar de acondicionamento e instalação de cabos de média e alta tensão sem enfatizar a segurança:

1. Treinamento Em NR-10

   • Todos os técnicos devem ser qualificados em NR-10: identificar riscos elétricos, usar equipamentos de proteção individual (EPI) como luvas isolantes, botas dielétricas e protetor facial.

   • Sinalização de área de trabalho: usar fitas de sinalização, cones e placas para isolar o perímetro e evitar acesso de pessoas não autorizadas.

2. Desenergização E Bloqueio

   • Sempre que possível, executa-se o acondicionamento com sistema desenergizado. A ausência de tensão elimina 90 % dos riscos de choque.

   • Em casos onde não é viável, utilize ferramentas isoladas e mantenha distância mínima de trabalho conforme tabela da NR-10 (por exemplo, 1,5 m para até 36 kV).

3. Equipamentos De Proteção Contra Arco Elétrico

   • Em instalações de média e alta tensão, arcos podem gerar luz intensa e calor extremo. Use capotes anti-arco climático, mangotes isolantes e viseira com filtro de densidade adequada (no mínimo DIN 6 para até 36 kV).

   • Verifique regularmente os EPIs, certificando-se de que luvas e vestimentas não estejam perfuradas ou furadas.

4. Sinalização De Cabos

   • Identifique cada cabo com etiqueta refletiva e faixas coloridas conforme ABNT NBR 5131: “CABO MT – 13,8 kV” ou “CABO AT – 69 kV”.

   • Isso garante que qualquer integrante da equipe saiba imediatamente o nível de tensão, evitando aproximação indevida.

5. Plano De Emergência E Primeiros Socorros

   • Mantenha um plano de fuga e extintores adequados (CO2 ou pó químico) próximos ao local de trabalho.

   • Treine equipe para responder a choques elétricos: RCP, chamar ambu­ lância e isolar o local para evitar mais acidentes.


Quando essas diretrizes de segurança são integradas ao processo de acondicionamento e instalação de cabos de média e alta tensão, você monta um ambiente de trabalho que protege vidas e reduz a chance de multas ou interrupções prolongadas.

Perguntas Frequentes Sobre Acondicionamento E Instalação De Cabos De Média E Alta Tensão

Qual A Diferença Entre Instalação De Cabo Em Bandeja E Em Duto Para Média Tensão?
A bandeja oferece ventilação superior, dissipando calor gerado por cabos energizados. O duto corrugado protege contra umidade e pode ser enterrado. Para trechos curtos e internos, usa-se bandeja; em áreas externas ou subterrâneas, opta-se por dutos.

Como Evitar Danos Na Isolação Durante O Desenrolamento Dos Cabos?
Nunca arraste o cabo sobre o piso. Utilize roldanas ou carretéis especiais. Mantenha raio mínimo de curvatura conforme especificação do fabricante (normalmente 10 × o diâmetro externo do cabo).

É Necessário Teste De Tensão Em Cabos Não Energizados?
Sim. Antes de energizar, realize teste de alta tensão (Hi-Pot) para garantir que a isolação não apresente defeitos. É procedimento padrão antes de colocar em operação.

Atividades De Instalação Podem Ser Realizadas Com Cabos Energizados?
Em geral, não recomendamos. Se for inevitável, siga rigorosamente NR-10 para trabalho sob tensão, use ferramentas isoladas e mantenha distância de segurança. Equipamentos de proteção contra arco elétrico devem ser obrigatórios.

Qual A Vida Útil Média De Um Cabo De Média Tensão Bem Instalado?
Se o acondicionamento e instalação de cabos de média e alta tensão forem feitos corretamente e houver manutenção periódica, a vida útil pode ultrapassar 25 anos. Fatores como ambiente corrosivo ou vibração constante podem reduzir esse prazo, mas o processo de instalação correto minimiza problemas.

Conclusão

Executar corretamente o acondicionamento e instalação de cabos de média e alta tensão é tarefa que exige planejamento rigoroso, seleção de materiais certificados, procedimentos detalhados e, acima de tudo, atenção absoluta à segurança. Aqui na LUDAN, acumulamos know-how de décadas em grandes projetos industriais e sabemos que cada etapa malfeita significa horas de produção perdida — ou, pior, acidentes graves.

Não deixe para a próxima falha: reveja agora seu planejamento, confira se todos os cabos de média e alta tensão estão armazenados corretamente, certifique-se de que a equipe está treinada em NR-10 e revise cada etapa do processo de instalação conforme o guia que apresentamos. Em poucos dias, você verá a diferença na confiabilidade do sistema e na confiança da sua equipe.

Conte com a LUDAN para fornecer suporte técnico, materiais de alta qualidade e expertise na execução de cada fase de acondicionamento e instalação de cabos de média e alta tensão. Com nosso compromisso, sua planta elétrica ficará protegida, eficiente e em conformidade com as melhores práticas do mercado.
