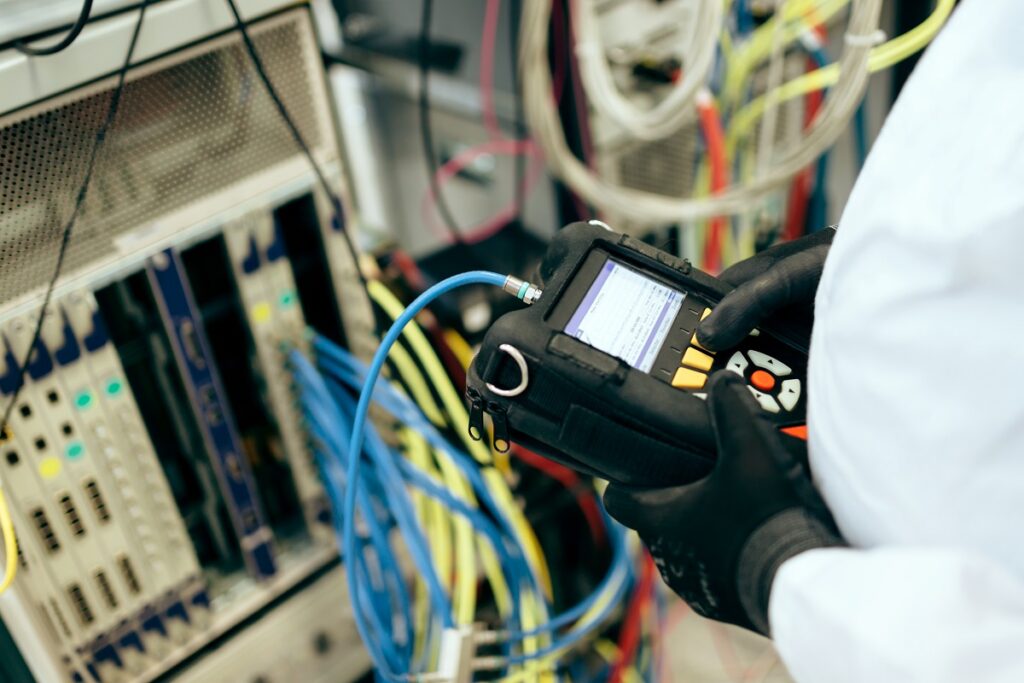

Aparelhos Para Teste Em Cabos De Alta Tensão

Os aparelhos para teste em cabos de alta tensão são fundamentais para garantir a integridade, segurança e confiabilidade das redes elétricas industriais. Neste guia, escrito pela LUDAN, especialista em soluções elétricas, apresentamos os principais equipamentos — como megôhmetro, misturador de tensão, equipamento de alta tensão portátil, analisador de fator de potência e outros — suas aplicações práticas, normas recomendadas e dicas para escolher corretamente. Com esses dispositivos, sua equipe evita falhas, reduz paradas não programadas e mantém a operação sempre segura.

Importância Dos Aparelhos Para Teste Em Cabos De Alta Tensão

Realizar diagnósticos preventivos e corretivos em cabos de alta tensão evita acidentes graves e danos materiais. Os aparelhos para teste em cabos de alta tensão permitem:

• Detectar falhas incipientes de isolamento ou deterioração da capa antes que ocorram curtos-circuitos.

• Verificar continuidade e resistência ôhmica garantindo que não haja curto interno ou falha de fase.

• Medir fator de potência e capacitância para avaliar condições de envelhecimento e umidade no interior do cabo.

• Submeter o cabo a tensões elevadas e comprovar que a isolação suporta níveis acima da operação normal, evitando surpresas em campo.


A LUDAN reforça que cada equipamento atende a um tipo específico de ensaio, e usar o aparelho correto no momento certo faz toda a diferença na manutenção de redes de média e alta tensão.

Tipos De Aparelhos Para Teste Em Cabos De Alta Tensão

Megôhmetro (Tanômetro)

O megôhmetro, também chamado de tanômetro, é usado para medir a resistência de isolação dos cabos de alta tensão com tensões que variam de 500 V a 10 kV ou mais. Seus principais atributos:

• Função: aplicam tensão contínua para avaliar a resistência de isolação, em geral em megaohms (MΩ), revelando pontos onde a isolação cai abaixo do esperado.

• Aplicações: testes em cabos subterrâneos, terminais, conexões e transformadores.

• Recomendação Da LUDAN: use megômetro com tensão mínima 5 kV para cabos até 35 kV, garantindo margem de segurança e diagnóstico acertado.


Gerador De Tensão Alta (Hipot)

O gerador de alta tensão, ou teste Hipot (high potential), é destinado a aplicar tensão superior à nominal, verificando se há descargas parciais ou ruptura de isolação.

• Função: submete o cabo a tensões de 1,5× a 2,5× da tensão de operação por alguns segundos, confirmando integridade dielétrica.

• Tipos: portáteis, de bancada ou industriais; tensão de saída de 10 kV a 100 kV, conforme necessidade.

• Prática Indicada: a LUDAN sugere ensaio Hipot anual em cabos de média e alta tensão, conforme ABNT NBR 10647, para prevenir falhas.


Analisador De Fator De Potência (Tan Delta)

Equipamento avançado para avaliar o fator de dissipação (tan delta) e capacitância do cabo, indicando presença de umidade, contaminantes ou envelhecimento.

• Função: envia uma corrente alternada a frequência padrão (50/60 Hz) e mede a defasagem entre tensão e corrente; um valor elevado de tan delta aponta degradação do dielétrico.

• Aplicações: testes em cabos longos, terminais de subestações e cabos de media/alta tensão em ambientes agressivos.

• Recomendação Da LUDAN: utilize analisador de fator de potência para verificação periódica de cabos em todo o trecho, permitindo prognóstico de manutenção preditiva.


Testador De Descargas Parciais

As Descargas Parciais (PD) são micro-descargas dentro do dielétrico do cabo que deterioram progressivamente o isolamento. O aparelho de PD localiza e quantifica esses distúrbios:

• Função: detecta pulsos de alta frequência provenientes de descargas parciais, usando sensores acústicos, ultrassônicos ou eletromagnéticos.

• Aplicações: cabos de longa extensão, emendas, terminações e componentes de terminais de tensão que operam em níveis elevados.

• Prática Recomendada: a LUDAN recomenda inspeção semestral com testador de PD em linhas críticas (subestações e alimentações primárias).


Equipamento De Resistividade E Capacitância

Esses aparelhos mensuram os parâmetros elétricos que descrevem a capacitância (nF/km) e resistividade do dielétrico do cabo:

• Função: avalia o estado do dielétrico, redimensionando curva capacitância × temperatura; valores acima do especificado podem indicar alta umidade ou contaminação.

• Aplicações: cabos em alta tensão instalados em túneis, galerias e dutos de difícil acesso.

• Recomendação Da LUDAN: combine ensaio de capacitância com fator de potência para obter diagnóstico mais completo.


Testador De Continuidade E Curto-Circuito

• Função: realiza ensaio de baixa tensão (1 V a 5 V) para comprovar continuidade elétrica e localizar curtos ou circuitos abertos no cabo.

• Aplicações: cabos energizados desenergizados; detecção de falha em trechos específicos.

• Dica Da LUDAN: mesmo com cabos de alta tensão, use testador de continuidade com escada de tensão para garantir que a falha esteja no trecho correto antes de aplicar testes em alta tensão.


Critérios Para Escolher Aparelhos Para Teste Em Cabos De Alta Tensão

1. Faixa De Tensão De Operação

• Média Tensão (até 36 kV): megômetro 5 kV / gerador hipot 50 kV / analisador tan delta compatível.

• Alta Tensão (> 36 kV): megômetro 10 kV / hipot 100 kV / testador de PD com sensor adequado ao nível de ruído de alta voltagem.


2. Precisão e Sensibilidade

• Megômetro: busque precisão de ± 1 % em faixa de 1 MΩ a 1 GΩ.

• Analisador Tan Delta: sensibilidade de 10-³ ou 10-⁴ para detectar variações iniciais no dielétrico.

• Testador PD: capacidade de mapear localização e intensidade das descargas em pC (picocoulombs).


3. Portabilidade e Facilidade De Uso

• Portáteis (Bateria Interna): ideais para equipes de linha de transmissão; peso abaixo de 15 kg.

• Bancada/Portal: recomendados em subestações, onde há espaço para instalação fixa.

• Interface de Usuário: display gráfico com relatórios automáticos, conexão a software para análise de tendências.


4. Conformidade Com Normas

• ABNT NBR 10647 (Teste de Isolação de Cabos)

• ABNT NBR NM 371 (Detecção de Descargas Parciais)

• IEC 60060-1 (Testamentos de Tensões Elétricas)

• IEEE 400 Série (Guias para Teste de Cabos)


Exija certificação do fabricante para assegurar que os aparelhos atendem a essas normas.

Onde Comprar Aparelhos Para Teste Em Cabos De Alta Tensão

Distribuidores Especializados em Equipamentos Elétricos

1. LUDAN Materiais Elétricos

   • Vantagens: ampla linha de megômetros, hipot, analisadores de fator de potência e testadores de PD. Suporte técnico local e treinamentos especializados.

   • Dica: consulte equipe técnica para combinar pacotes de ensaio completo com acessórios (cabos de ensaio, sensores, software).

2. Distribuidora EletricTec

   • Vantagens: representantes de marcas internacionais (Megger, Tettex, HV Diagnostics). Estoque regional e opções de locação de equipamentos.

   • Dica: aproveite consultas técnicas gratuitas para definir modelo compatível com tensão da sua rede.

3. Fornecedoras de Instrumentos de Teste

   • Exemplos: TestLab, PowerTest, LiveLine Solutions.

   • Vantagens: comercializam soluções turnkey (equipamentos + software + suporte).

   • Dica: solicite demonstração de campo para avaliar facilidade de uso e robustez em condições reais.


E-commerce B2B de Equipamentos de Teste Elétrico

1. Portal Teste e Medida

   • Vantagens: comparação de preços de megômetros portáteis, hipot de bancada e analisadores de tan delta. Envio rápido para todo o Brasil.

   • Dica: verifique prazos de calibração e certificação para uso em projetos com exigência de laudo.

2. Metal Test Equipamentos

   • Vantagens: filtros por faixa de tensão, modelo, marca e tipo de ensaio; foco em equipamentos para cabos de até 230 kV.

   • Dica: atente-se ao custo do frete e à necessidade de seguro para transporte de equipamentos sensíveis.


Locadoras de Equipamentos de Teste

1. LocaTest

   • Vantagens: aluguel de megômetro 5 kV a 10 kV, hipot 50 kV, analisador PD portátil. Reduz custo para ensaios pontuais.

   • Dica: combine período de locação com equipe treinada para operar e interpretar resultados.

2. PowerRent

   • Vantagens: aluguel de equipamentos avançados, com opção técnico acompanhante. Ideal para projetos emergenciais ou em grandes plantas.

   • Dica: verifique cláusula de seguro; um hipot danificado em campo pode gerar custos elevados.


Procedimentos De Teste Em Cabos De Alta Tensão

1. Teste De Resistência De Isolação (Megôhmetro)

1. Desenergize o Cabo

   • Confirme ausência de tensão com detector de alta sensibilidade.

2. Conecte o Megôhmetro

   • Uma ponta no condutor; outra, na bainha ou aterramento de referência.

3. Seleção de Tensão de Teste

   • Para cabos de 15 kV, escolha tensão de 5 kV; para 35 kV, use 10 kV.

4. Medição e Registro

   • Mantenha aplicação de tensão por 60 segundos; registre valor de resistência final (ideal acima de 1 MΩ/km).

5. Interpretação

   • Valores inferiores a 0,5 MΩ/km indicam contaminação ou umidade; repetir teste após secagem ou limpeza.


2. Ensaio De Tensão Aplicada (Hipot)

1. Isolamento e Apoio

   • Desconecte carga e transfome linha em circuito aberto.

2. Configuração Do Gerador Hipot

   • Ajuste para tensão 2× a nominal do cabo, respeitando rampa de subida gradual (1 kV/s).

3. Aplicação e Monitoramento

   • Mantenha tensão por 60 segundos; observe corrente de fuga.

4. Avaliação De Descarga

   • Correntes acima do especificado (por exemplo, 1 mA para 50 kV) indicam falha; interrompa imediatamente.


3. Medição De Fator De Potência E Capacitância

1. Ligação Ao Cabo

   • Conecte analisador de tan delta entre condutor e bainha.

2. Aplicação De Tensão de Teste

   • Use tensão nominal padrão (50 Hz; 3 kV para cabos 15 kV).

3. Registro De Parâmetros

   • Anote valor de tan delta (ideal abaixo de 0,5 %).

4. Diagnóstico

   • Aumento gradual do tan delta com temperatura sinaliza deterioração ou umidade no dielétrico.


4. Teste De Descargas Parciais

1. Preparação Do Cabo

   • Inspecione visualmente junta e terminação.

2. Configuração Do Sensor

   • Posicione sensor acústico ou ultrassônico a 10–20 cm do ponto de teste.

3. Aplicação De Tensão Parcial

   • Aumente gradualmente tensão até 80 % da nominal; detecte pulsos de PD.

4. Mapeamento

   • Mova sensor ao longo de todo o trecho e marque pontos com PD acima de 10 pC para reparo imediato.


Boas Práticas e Recomendações Da LUDAN

• Treinamento Contínuo da Equipe
  Garanta que todos os técnicos sejam treinados em operação e interpretação de resultados dos aparelhos para teste em cabos de alta tensão, conforme NR-10 e ABNT NBR 10647.

• Calibração Regular dos Equipamentos
  Cuide para que megômetros, hipot e analisadores PD façam calibração a cada 12 meses em laboratório acreditado.

• Documentação Detalhada
  Mantenha relatórios de cada ensaio, com data, tensão aplicada, valores medidos e identificador do cabo, para histórico de manutenção.

• Planejamento De Ensaios
  Realize testes preventivos em períodos de menor demanda, evitando interferir em operação crítica da planta.

• Condições Ambientais Controladas
  Evite testes em dias de chuva ou umidade elevada, pois podem comprometer leituras de isolação e descargas parciais.


Perguntas Frequentes Sobre Aparelhos Para Teste Em Cabos De Alta Tensão

Qual a diferença entre megôhmetro e hipot?
O megôhmetro mede resistência de isolação (em MΩ), aplicando tensão contínua. O hipot submete o cabo a tensão AC ou DC muito superior à nominal, avaliando corrente de fuga e resistência dielétrica, para verificar se a isolação suportará ensaios de sobre-tensão.

Como escolher a tensão de teste para cabo de 15 kV?
Use megôhmetro de 5 kV para ensaio de isolação e hipot de 30 kV (2× a tensão nominal) para comprovante dielétrico, conforme ABNT NBR 10647.

Com que frequência devo testar cabos de alta tensão?
A LUDAN recomenda:

• Megôhmetro anual.

• Hipot bienal.

• Analisador de fator de potência e capacitância semestral.

• Testador de PD trimestral em cabos críticos (subestações e alimentações primárias).


É perigoso operar testador de PD em cabos energizados?
Sim. Teste de PD exige linha desenergizada para evitar interferência eletromagnética. Sempre desenergize, aterrando o cabo antes de acoplar sensor.

Onde encontro acessórios e cabos de ensaio para esses aparelhos?
A LUDAN fornece cabos de alta tensão com conectores isolantes, pinças de croco isoladas, sondas e sensores ultrassônicos homologados, compatíveis com todas as marcas líderes.

Conclusão

Os aparelhos para teste em cabos de alta tensão são ferramentas críticas para manutenção preditiva e corretiva em redes elétricas industriais. Neste guia, escrito pela LUDAN, você conferiu:

• Principais equipamentos (megôhmetro, hipot, analisador tan delta, testador de PD, testador de continuidade).

• Critérios para escolha conforme tensão, sensibilidade e portabilidade.

• Onde comprar (distribuidores especializados, e-commerce, locadoras).

• Procedimentos passo a passo para cada ensaio e boas práticas de inspeção.

• Dicas para manter histórico de manutenção e conformidade com normas ABNT e NR-10.


Para garantir a confiabilidade e segurança da sua rede, conte com a LUDAN, sua parceira em soluções elétricas industriais. Oferecemos consultoria completa, treinamento de equipe e equipamentos de ponta para teste em cabos de alta tensão. Entre em contato e assegure-se de que cada cabo esteja em perfeitas condições de operação.
