A aplicação de tubos conexões e válvulas industriais determina diretamente a confiabilidade, a segurança e a eficiência de qualquer instalação — seja em fábricas, usinas, indústrias químicas, alimentícias ou de geração de energia. No dia a dia da LUDAN, atendemos clientes que exigem máxima performance de suas tubulações e sistemas de controle. Por isso, preparamos este guia para explicar, passo a passo, como escolher, dimensionar e instalar cada componente, sempre respeitando normas técnicas e boas práticas de engenharia.
Importância Da Aplicação Correta De Tubos, Conexões E Válvulas Industriais
- Segurança: sistemas mal dimensionados podem gerar vazamentos, explosões ou contaminação de produtos.
- Confiabilidade: tubulações certeiras reduzem falhas e paradas não programadas, garantindo continuidade operacional.
- Eficiência Energética: perdas por atrito ou dimensionamento inadequado de válvulas elevam custos de bombeamento e consumo de energia.
- Manutenção Simplificada: componentes padronizados e instalados corretamente facilitam inspeções e trocas.
A LUDAN recomenda sempre avaliar processos industriais antes de definir cada elemento. Com nossa experiência, sabemos que até 10% de economia em manutenção e energia acontece quando projetos de tubulação são executados com critério técnico.
Tipos De Tubos Industriais E Suas Aplicações
1. Tubo De Aço Carbono
- Aplicações Principais: linhas de vapor, óleo térmico, água frio/quente e sistemas de ar comprimido em fábricas.
- Vantagens: boa resistência mecânica, disponibilidade em diversas bitolas (de 1″ a 24″), excelente soldabilidade.
- Normas: ABNT NBR 5590 (sem costura), ASTM A106.
- Revestimento: galvanização a fogo ou pintura epóxi para proteção anticorrosiva, especialmente em ambientes úmidos ou expostos.
2. Tubo De Aço Inoxidável
- Aplicações Principais: indústrias alimentícia, farmacêutica, química, petroquímica; sistemas que exigem alta resistência à corrosão.
- Vantagens: resistência superior a ambientes agressivos, higienização facilitada, longevidade.
- Normas: ABNT NBR 5591 (sem costura), ASTM A312.
- Tipos Comuns: 304L para aplicação geral e 316L para ambientes marinhos ou com presença de cloretos.
3. Tubo De Alumínio E Ligas Leves
- Aplicações Principais: linhas de ar comprimido, sistemas de vácuo e exaustão onde peso é fator crítico.
- Vantagens: leveza, boa resistência à corrosão, facilidade de manuseio.
- Normas: ASTM B241, ABNT NBR NM 280.
- Limitação: menor resistência mecânica em comparação ao aço; indicado para sistemas de baixa pressão.
4. Tubo De PVC, CPVC E Polietileno
- Aplicações Principais: sistemas de água fria, drenagem, esgoto e condução de líquidos não agressivos.
- Vantagens: custo baixo, resistência a corrosão química, isolação elétrica.
- Normas: ABNT NBR 5648 para PVC, ASTM D1785 para CPVC.
- Limitações: não suportam altas temperaturas nem pressões elevadas; não recomendados para vapor ou óleo.
Conexões Industriais: Tipos E Quando Usar
Conexões Rosqueadas (NPT, BSP)
- Aplicações: sistemas de instrumentação, tubulações de ar comprimido, linhas de água de processos leves.
- Vantagens: montagem rápida sem solda, versatilidade em trocas de componentes.
- Limitações: vedação por fita de PTFE ou veda rosca; não indicada para aplicações críticas de alta pressão (> 150 psi) ou fluidos agressivos sem gaxetas específicas.
Conexões Soldadas (Butt Weld, Socket Weld)
- Aplicações: tubulações de vapor, óleo quente, processos que exigem juntas isentas de vazamento e alta resistência interna.
- Vantagens: vedação monolítica, melhor resistência mecânica e recuperação de carga; ideal para pressões acima de 300 psi.
- Normas: ASME B16.9 (butt‐weld), ASME B16.11 (socket weld).
- Cuidados: soldagem deve ser executada por soldador qualificado (certificação ASME/NR‐13), com pré e pós‐aquecimento quando necessário.

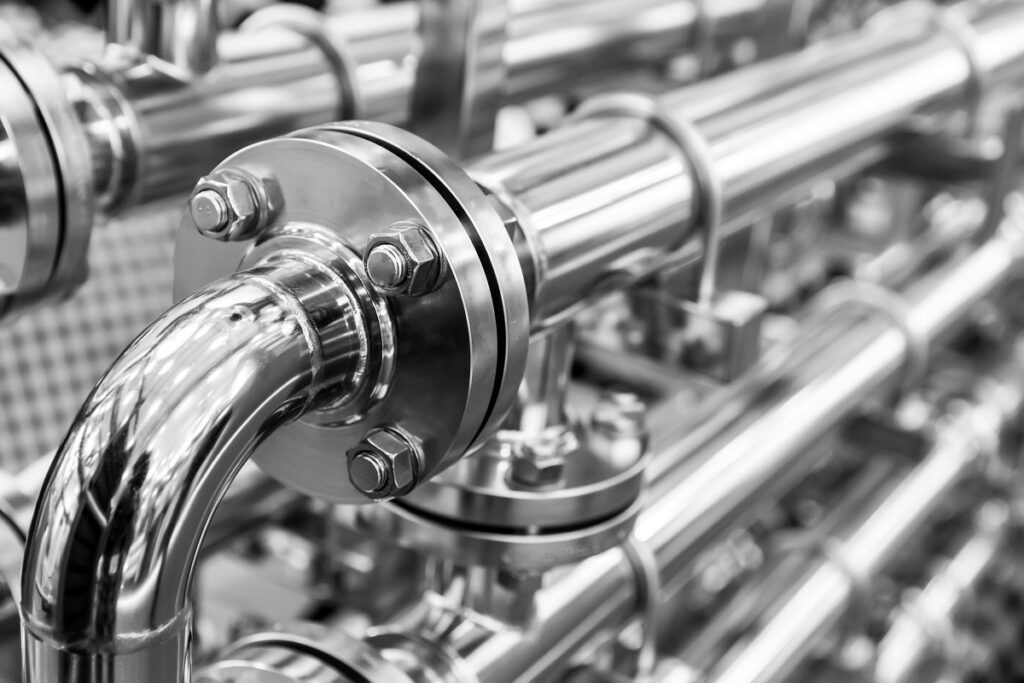

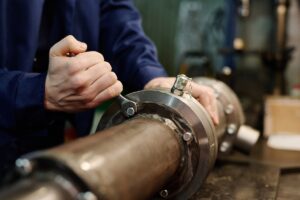

Conexões Flangeadas
- Aplicações: pontos de desintegração da tubulação para manutenções periódicas, bombas, trocadores de calor e válvulas.
- Vantagens: facilidade de desmontagem, variadas classes de pressão (ANSI 150, 300, até 2500).
- Tipos Comuns: flange de pescoço, flange cego, flange de longo alcance.
- Normas: ASME B16.5 (até 24″), ASME B16.47 (acima de 24″).
- Seleção LUDAN: utilize juntas (gaxetas) de acordo com fluido (PTFE para químicas, grafite para altas temperaturas, etc.) e alinhe cuidadosamente para evitar tensão residual.
Conexões Rápidas (Camlock, Storz)
- Aplicações: serviços que exigem acoplamentos e desacoplamentos frequentes, como lavagem industrial, movimentação de líquidos em tanques móveis, produtos não corrosivos.
- Vantagens: troca rápida sem parafusar, reduz tempo de parada em operações logísticas.
- Limitações: vedação por anéis de borracha; não indicado para linhas pressurizadas fixas em altas temperaturas.
Válvulas Industriais: Seleção Conforme Aplicação
1. Válvula De Esfera
- Aplicações: linhas de água, ar, gás e fluidos não corrosivos; serve como bloqueio total (on/off).
- Vantagens: fechamento rápido 90°, baixa perda de carga, vedação estanca.
- Materiais: aço carbono (WCB) para média pressão; aço inox (CF8M) para ambientes corrosivos.
- A LUDAN Recomenda: usar válvulas de esfera trunnion‐mounted para pressões acima de 600 psi, garantindo melhor suporte ao disco.
2. Válvula Borboleta
- Aplicações: sistemas de água e efluentes, ventilação (gás não corrosivo), controle de vazão moderada.
- Vantagens: corpo leve, rápida operação, manutenção simples.
- Limitações: não indicada para aplicações de alta pressão (> 300 psi) ou onde seja exigida vedação 100%.
- Seleção LUDAN: prefira atuadores pneumáticos para automação de processos que exigem resposta rápida sem intervenção manual.
3. Válvula Gaveta
- Aplicações: tubulações de vapor saturado e superaquecido, onde é necessário bloqueio total com mínima perda de carga.
- Vantagens: baixo arrasto quando totalmente aberta, robustez em alta temperatura e pressão.
- Limitações: não indicada para controle de fluxo (tipo “on/off” apenas).
- Normas: ASME B16.34 para classificação de pressão e materiais.
- Dica Da LUDAN: utilize gaxetas de grafite expandido em válvulas de vapor acima de 200 °C para evitar fuga.
4. Válvula De Retenção
- Aplicações: evita refluxo em bombas, sistemas de recalque de água e petróleo.
- Tipos Comuns: clapeta, pistão (poppet), guia em Y.
- Vantagens: atuam automaticamente, sem necessidade de atuador.
- Seleção LUDAN: em sistemas com cavitações, prefira válvulas de retenção com amortecedor hidráulico para evitar golpes de aríete.
5. Válvula Globo
- Aplicações: controle de vazão em calorímetros, trocadores de calor e sistemas de água de processo.
- Vantagens: regula fluxo de forma precisa, bom fechamento, operação linear.
- Limitação: perda de carga elevada quando aberta, maior esforço para operar.
- Dica LUDAN: use atuadores elétricos ou pneumáticos para minimizar esforço humano e garantir controle preciso.
Boas Práticas Para Projeto E Instalação
1. Dimensionamento Adequado
- Cálculo De Vazão E Velocidade: dimensione tubos para manter velocidades recomendadas (água em 1,5–3 m/s; vapor em 15–25 m/s) a fim de reduzir erosão, ruído e perda de pressão.
- Seleção De Espessura: siga normas como ABNT NBR 5580 (aço carbono) e ABNT NBR 5591 (aço inox) para estabelecer espessura mínima conforme pressão de projeto (por exemplo, SCH 40, SCH 80).
2. Flexibilidade Térmica E Expansão
- Compensadores E Juntas De Dilatação: instale compensadores de metal ou mantas de borracha em trechos com variações de temperatura maiores que 30 °C para evitar geração de esforços axiais que danificam válvulas e flanges.
- Suportes E Trilhos Deslizantes: use suportes fixos somente em pontos estratégicos, com trilhos deslizantes ao longo dos demais para permitir movimento.
3. Aterramento E Proteção Contra Descargas
- Aterramento Elétrico: em sistemas que transportem fluido condutor, instale hastes de aterramento a cada 50 m para evitar acúmulos de potencial e descargas estáticas.
- Proteção Cathodic: em linhas enterradas de aço carbono, considere proteção catódica (ânodos de sacrifício ou impressa) para evitar corrosão interna e externa.
4. Sinalização E Identificação
- Códigos De Cor: padronize tubos conforme esquema (por exemplo, vermelho para vapor, azul para água fria, amarelo para gás, verde para ar comprimido) seguindo ABNT NBR 14039.
- Tags E Plaquetas: utilize etiquetas plásticas ou metálicas resistentes à corrosão para indicar número de serviço, tensão, fluido e sentido de fluxo.
5. Inspeção E Teste De Pressão
- Teste Hidrostático: após montagem, realize ensaio a 1,5× pressão de trabalho por 10–15 min, conforme ABNT NBR 10786.
- Teste Pneumático (quando permitido): use ar comprimido e água com sabão para verificar vazamentos em conexões rosqueadas.
6. Manutenção Preventiva
- Rotina De Inspeção Visual: cheque corrosão externa, suportes, alinhamento de válvulas e estado das gaxetas a cada 6 meses.
- Lubrificação De Válvulas: aplique graxa de lubrificação específica em hastes e engrenagens conforme recomendação do fabricante.
- Substituição De Peças De Desgaste: anéis de vedação, gaxetas e assentos de válvula devem ser trocados conforme horas de operação ou sinais de fuga.
Perguntas Frequentes Sobre Aplicação De Tubos, Conexões E Válvulas Industriais
Como escolher entre conexão rosqueada ou soldada?
- Conexão Rosqueada: ideal para tubulações de baixa pressão (< 150 psi), sistemas de ar comprimido e água não crítica. Montagem mais rápida, mas sujeita a vazamentos se não bem vedada.
- Conexão Soldada: recomendada em linhas de vapor, óleo térmico ou processos com alta pressão (> 300 psi). Gera junta monolítica, sem risco de vedação mecânica.
Quando utilizar válvula de esfera em vez de válvula gaveta?
- Válvula De Esfera: perfeita para bloqueio rápido em linhas de água, gás e fluidos não corrosivos. Baixa perda de carga, mas não serve para regulagem de fluxo.
- Válvula Gaveta: ideal para linhas de vapor e aplicações em que se busca baixa perda quando totalmente aberta (on/off), sem regulação.
Como dimensionar a espessura de um tubo quadrado para suportar pressão?
Use equação de pressão de projeto:
css
CopiarEditar
t ≥ (P·D) / (2·σ·E + P)
Onde P é pressão de trabalho, D o diâmetro interno (ou largura do tubo quadrado), σ tensão de escoamento do material e E coeficiente de eficiência de junta (para solda). Consulte um engenheiro estrutural para cálculo preciso.
O que é fator K em válvulas?
O fator K é coeficiente de perda de carga em válvulas baseado em características de projeto (ângulo, formato do orifício). Valores menores de K representam menor perda de pressão. Use catálogo do fabricante para selecionar válvula adequada conforme vazão e pressão desejadas.
Quais normas devo seguir para instalação de tubulações industriais?
- ABNT NBR 14039: Instalações Elétricas de Média Tensão (cobre cabos, mas também orienta tubulações de dutos).
- ASME B31.1: Código de Tubulação de Vapor e Água Quente para Indústrias de Energia.
- ASME B31.3: Código de Tubulação de Processo (químico, petroquímico, farmacêutico).
- ABNT NBR 12712: Conexões Rosqueadas e Flangeadas.
Conclusão
A aplicação de tubos conexões e válvulas industriais exige atenção a detalhes técnicos, seleção criteriosa de materiais e adesão a normas de projeto. Com este guia, escrito pela LUDAN, você compreendeu:
- Principais tipos de tubos (aço carbono, inox, alumínio, PVC) e indicações.
- Conexões (rosqueadas, soldadas, flangeadas, rápidas) e quando usar cada uma.
- Válvulas (esfera, borboleta, gaveta, retenção, globo) e critérios de seleção conforme fluido e pressão.
- Boas práticas de dimensionamento, instalação, testes e manutenção preventiva.
Para garantir que sua instalação seja segura, eficiente e tenha longa vida útil, conte com a experiência da LUDAN, referência em soluções industriais. Oferecemos suporte técnico especializado em seleção, fornecimento e comissionamento de cada componente — tubos, conexões e válvulas —, adaptando-os ao seu processo específico. Entre em contato e descubra como elevar a performance da sua tubulação industrial.
