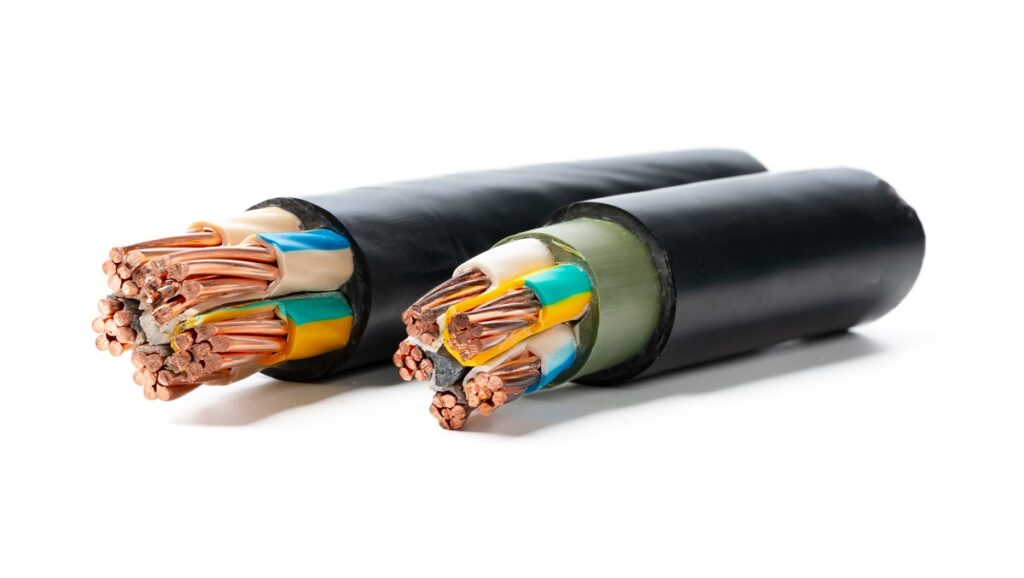

A bitola de cabo elétrico alta tensão determina diretamente a segurança, eficiência e confiabilidade de sistemas de transmissão e distribuição de energia. Definir corretamente a seção transversal do condutor (bitola) é fundamental para evitar superaquecimento, quedas de tensão excessivas e custos elevados de operação. Na LUDAN, facilitadora em suprimentos industriais, centralizamos cotações de cabos de diferentes bitolas, tensões nominais e isolantes, oferecendo todo o suporte técnico e documentação necessária para que o setor de compras adquira os componentes ideais e garanta o sucesso do seu projeto.
Por Que a Bitola é Tão Importante em Alta Tensão
Em sistemas de média e alta tensão (acima de 1 kV), a seleção da bitola influencia não apenas a segurança, mas também a eficiência energética e a vida útil do cabo. Uma bitola subdimensionada provoca aquecimento excessivo devido à resistência elétrica maior, reduzindo a capacidade de condução de corrente e acelerando o envelhecimento do isolante. Por outro lado, um cabo sobredimensionado eleva custos de material e dificulta o manuseio e instalação.
Na prática, a escolha da bitola deve equilibrar:
- Capacidade de Corrente (Ampacidade): valor máximo de corrente que o cabo pode conduzir sem aquecer além da temperatura nominal.
- Queda de Tensão: perda de tensão ao longo do circuito, que deve ser limitada (geralmente < 5 %) para manter qualidade de energia.
- Temperatura de Operação: cabos de alta tensão operam tipicamente até 90 °C (isolamento XLPE) ou 105 °C (isolamento EPR).
- Condições Ambientais: enterrado, em duto ou ao ar livre; presença de agrupamentos de cabos e ventilação influenciam no cálculo da bitola.
Como Calcular a Bitola de Cabo Elétrico Alta Tensão
O dimensionamento da bitola envolve cálculos elétricos e térmicos. Para sistemas de alta tensão, recomenda-se seguir as diretrizes da ABNT NBR 6880 (Cálculo de Circuitos de Energia Elétrica) e IEC 60287 (Cálculo de capacidade de corrente). Em linhas gerais, o processo inclui:
- Determinar a Corrente de Projeto (I): a partir da potência aparente (S) e da tensão de fase (U), usando I = S / (√3 · U · cos φ).
- Escolher o Isolamento Adequado: XLPE, EPR ou papel-óleo, definindo a temperatura máxima de operação.
- Avaliar Condições de Instalação: dutos, bandejas ou enterrado, coletando fatores de correção de agrupamento e temperatura ambiente.
- Calcular Ampacidade Nominal: usar tabelas padronizadas pelo fabricante, aplicando fatores de correção.
- Verificar Queda de Tensão: ΔU = √3 · I · (R · cos φ + X · sen φ) · L / U, garantindo perdas dentro de limites.
- Ajustar Bitola Conforme Resultados: iterar até encontrar a menor seção que atenda a ampacidade e queda de tensão.
A LUDAN fornece guias rápidos de cálculo e tabelas de fabricantes para acelerar essa etapa, além de oferecer planilhas de dimensionamento personalizadas.
Principais Bitolas e Suas Aplicações
A gama de bitolas em cabos de alta tensão varia de seções modestas (16 mm²) até grandes condutores de vários centenas de mm². A escolha depende da demanda de corrente e do comprimento do trecho:
- 16 mm² a 50 mm²: alimentadores lunares de baixa potência, linhas secundárias de média tensão urbana, motores de até 500 kVA.
- 70 mm² a 150 mm²: alimentadores principais em subestações, motores grandes e transformadores de até 2 MVA.
- 185 mm² a 400 mm²: redes de distribuição primária, alimentadores industriais de alta carga e alimentações de autotransformadores.
- 500 mm² a 1.000 mm²: linhas de transmissão de curta extensão, interligação de subestações e cabos de derivação em usinas.
Em cada faixa, a LUDAN consolida cotações de cabos com diferentes isolantes (XLPE, EPR) e blindagens (sem blindagem, metálica ou de cobre). Nossa equipe técnica ajuda a selecionar o modelo ideal para uso direto aére o, empotrado ou subterrâneo.
Materiais e Estrutura do Cabo
Um cabo de alta tensão é composto por várias camadas, cada uma com função crítica:
- Condutor: cobre eletrolítico ou alumínio-ligado, com alta condutividade elétrica e maleabilidade.
- Isolamento: XLPE (polietileno reticulado) para até 90 °C ou EPR (borracha etileno-propileno) para até 105 °C.
- Blindagem: fita metálica ou extrudada para controle de campo elétrico e redução de interferências.
- Capa Externa: PVC, PE ou LSZH (poliolifina de baixa emissão de fumaça), protegendo contra fatores ambientais.
A LUDAN oferece cabos com combinações personalizadas desses materiais, atendendo requisitos de resistência química, UV e incêndio conforme IEC 60502 e ABNT NBR 7286.
Normas e Certificações
Para garantir confiabilidade e rastreabilidade, todos os cabos de alta tensão fornecidos pela LUDAN estão certificados conforme:
- ABNT NBR 6883 / IEC 60502: cabos de média tensão, XLPE/PVC.
- ABNT NBR 7286 / IEC 60840: cabos de alta tensão até 30 kV.
- ISO 9001: sistema de qualidade do fabricante.
- Mill Test Certificate (MTC): composição química do metal e ensaios mecânicos.
- Laudos de Ensaios de Tensão Elétrica: testes de impulso e tensão aplicada após fabricação.
Disponibilizamos todos os documentos em PDF junto ao pedido, acelerando liberações em auditorias e processos licitatórios.
Cuidados na Instalação e Manutenção
Para que o cabo opere conforme projetado, é imprescindível seguir boas práticas:
- Manuseio Cuidadoso: prensagem mínima e raio de curvatura ≥ 15 × diâmetro externo.
- Pré-aquecimento em Subida de Temperatura: montagem em dutos frios exige pré-aquecimento para evitar trincas no XLPE.
- Aterramen to correto: blindagens metálicas devem ser aterradas em ambos os extremos, evitando loops de corrente de fuga.
- Verificação Visual: inspeção de capa contra cortes, esmagamentos e contaminações antes de puxar.
- Testes Pós-Instalação: ensaio Hipot e megôhmetro para confirmar integridade do isolamento.
A LUDAN fornece acessórios completos — buchas terminais, caixas de emenda e conectores crimps — garantindo continuidade de blindagem e isolamento.
Como a LUDAN Facilita Sua Compra
Em vez de lidar com vários fornecedores, conte com nossos serviços:
- Levantamento de Demanda: definimos junto à sua equipe quais bitolas e tipos de cabo são necessários.
- Cotação Consolidada: apresentamos propostas de diferentes fabricantes (Nexans, Prysmian, Furukawa), comparando prazos e preços.
- Documentação Antecipada: enviamos MTC, laudos e certificados antes do embarque.
- Logística Ágil: estoque em Minas Gerais com distribuição nacional em 5–7 dias úteis.
- Suporte Técnico: consultoria em dimensionamento elétrico e verificações de campo.
Perguntas Frequentes (FAQ)
1. Qual bitola escolher para 1 MVA em 13,8 kV?
Geralmente seção de 185 mm² em XLPE, mas depende do comprimento do trecho e condições de instalação.
2. Como reduzir a queda de tensão em longa distancia?
Aumente a bitola ou considere cabos de alumínio-ligado com redução de resistência, combinando seções múltiplas em paralelo.
3. Existe cabo de alta tensão com blindagem não metálica?
Não é recomendado: blindagem metálica é essencial para controle de campo elétrico e segurança.
4. Qual a vida útil esperada?
Cabos XLPE em condições ideais chegam a 30 anos; EPR pode ultrapassar 35 anos com manutenção adequada.
5. A LUDAN faz análise de fluxo de carga?
Não. Fornecemos materiais e guias de dimensionamento; recomendamos equipe de engenharia elétrica especializada para fluxo de carga.
Conclusão
A bitola de cabo elétrico alta tensão é um elemento crítico na infraestrutura de energia. Defini-la corretamente envolve cálculos de ampacidade, queda de tensão e condições ambientais. A LUDAN, como facilitadora em suprimentos industriais, centraliza cotações de cabos em diversas bitolas, isolamentos e blindagens, entrega documentação completa e oferece suporte técnico para acelerar seu processo de compra. Conte conosco para garantir que seus sistemas de média e alta tensão operem com máxima eficiência, segurança e confiabilidade.
