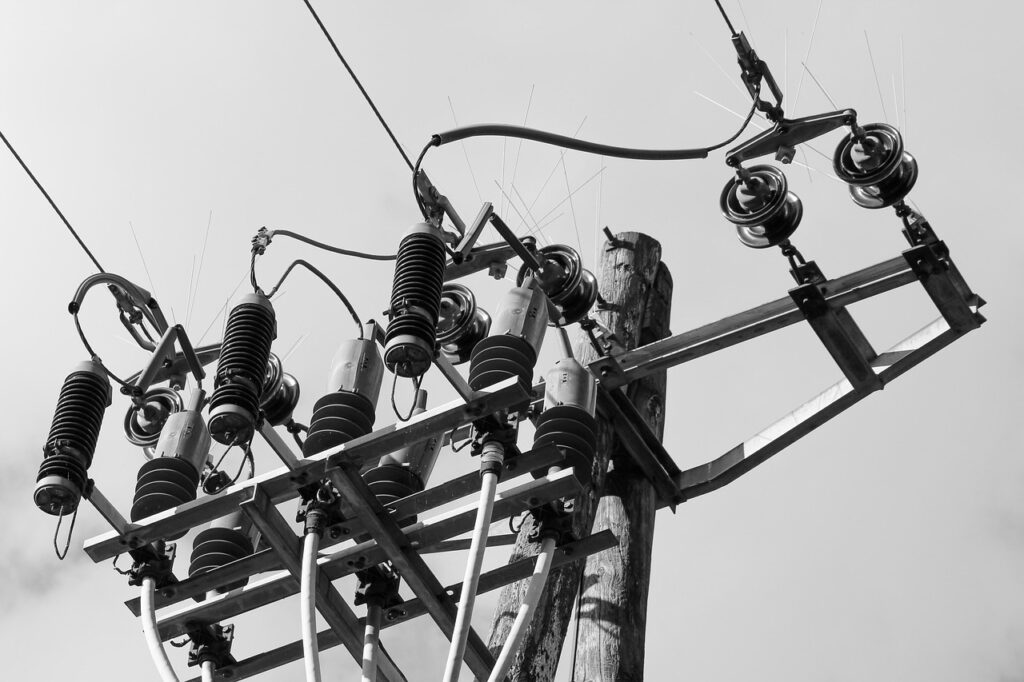

Em linhas de transmissão e distribuição de energia, a escolha correta e o manuseio adequado de cabos de alta tensão são fatores críticos para manter a rede segura e confiável. Desde o dimensionamento inicial até a inspeção periódica, cada etapa exige atenção a normas, procedimentos e equipamentos. A LUDAN se coloca como parceira de seu setor de compras, oferecendo consultoria técnica, fornecimento de cabos certificados, kits de terminação e treinamentos para equipes de campo. Este texto apresenta as principais normas aplicáveis, recomendações de instalação e rotinas de manutenção, para que seus projetos de alta tensão operem sem imprevistos.
Normas e Regulamentações
No Brasil, as principais referências para cabos de alta tensão incluem:
- ABNT NBR 7286: estabelece requisitos para cabos extrudados de média tensão (até 1 kV).
- ABNT NBR 6474: normas para cabos isolados extrudados de 12 kV a 36 kV, com ensaios de rigidez dielétrica e descarga parcial.
- IEC 60502-2: especifica ensaios de fábrica para cabos de média tensão extrudados.
- IEC 60840: requisitos para cabos com tensão nominal acima de 36 kV, incluindo ensaios de descarga parcial sob tensão contínua.
- NR-10: regulamenta segurança em instalações e serviços em eletricidade, definindo EPI, distanciamentos mínimos e procedimentos de trabalho.
Essas normas garantem que cada cabo seja testado em laboratório acreditado, recebendo certificado de conformidade para tensões de prova, rigidez dielétrica, impulso e descarga parcial. A LUDAN acompanha seus clientes na análise desses documentos, facilitando a homologação junto às concessionárias.
Especificações Técnicas Essenciais
Os cabos de alta tensão são constituídos por:
- Condutor: geralmente cobre eletrolítico ou alumínio de alta pureza, dimensionado de acordo com a carga (50 mm² a 1.600 mm² ou mais).
- Isolamento: XLPE (polietileno reticulado) ou EPR (borracha etileno-propileno), com rigidez dielétrica superior a 25 kV/mm e operação entre –40 °C e +90 °C.
- Blindagem: fita metálica helicoidal interna e/ou malha externa para controle de campo elétrico e retorno de correntes de falha.
- Capa externa: poliolefina reticulada ou LSZH, resistente a chama, UV e agentes químicos.
Essas camadas combinam propriedades elétricas e mecânicas para suportar tensões nominais de 36 kV a 550 kV, condições ambientais severas e esforços mecânicos durante instalação e operação.
Boas Práticas de Instalação
Para evitar danos ao cabo e garantir performance, siga estas recomendações:
- Planejamento de rota: realize levantamento topográfico para identificar obstáculos, interferências com outras redes e locais de passagem de veículos de grande porte.
- Proteção mecânica: utilize roletes ou roldanas em curvas, observando raio mínimo de curvatura de 15× o diâmetro externo; em dutos subterrâneos, aplique gel térmico para dissipação de calor e vedação contra umidade.
- Apoio contínuo: instale bandejas com tampa metálica a intervalos regulares (≤ 1 m) para reduzir o stress mecânico; em vias aéreas, utilize isoladores e espaçadores adequados.
- Conexões e terminações: empregue kits homologados que restabeleçam a blindagem e protejam o dielétrico; aperte bornes com torque calibrado para evitar pontos quentes.
A LUDAN fornece não só os cabos e kits de terminação, mas também ferramentas de instalação e treinamentos que garantem execução conforme normas NR-10 e IEC.
Rotinas de Manutenção Preventiva
A manutenção de cabos de alta tensão deve ser sistemática para antecipar falhas:
- Termografia infravermelha (semestre): identifica hotspots em emendas, terminais e equipamentos de sustentação.
- Ensaio de descarga parcial (anual): localiza microarcos no interior do isolamento antes que causem rompimentos.
- Teste de resistência de isolamento (anual): com megômetro de alta tensão, assegura valores acima de 10 GΩ·km.
- Inspeção visual (trimestral): verifica capa externa, blindagem e acessórios quanto a abrasões, corrosão ou danos mecânicos.
Além desses testes, a LUDAN oferece serviços de monitoramento contínuo via sensores integráveis a sistemas SCADA, permitindo alertas em tempo real.
Critérios de Compra
Ao adquirir cabos de alta tensão, avalie:
- Certificados de conformidade: verificação de ensaios de rigidez dielétrica, descarga parcial e impulso.
- Compatibilidade ambiental: escolha cabos com capa UV-stabilized em linhas aéreas e LSZH em galerias subterrâneas.
- Serviços adicionais: cortes sob medida, etiquetagem, fornecimento de acessórios e suporte técnico.
Como parceira do setor de compras, a LUDAN consolida em uma única proposta todos esses itens, reduzindo prazos e complexidade logística.
Conclusão
Seguir as normas brasileiras e internacionais, adotar práticas de instalação adequadas e programar manutenção preventiva são passos fundamentais para garantir a segurança e a confiabilidade dos cabos de alta tensão em sua rede. Com o apoio da LUDAN — fornecedora de cabos certificados, kits completos e consultoria técnica — seu projeto ficará robusto, eficiente e em conformidade com todos os requisitos regulatórios.
