Kit Barramento – O Que É, Para Que Serve e Como Escolher com Segurança

O kit barramento é um conjunto de componentes condutores utilizados para interligar disjuntores e dispositivos elétricos dentro de painéis de distribuição. Ele substitui as ligações com fios convencionais, promovendo maior segurança, organização e desempenho nas conexões elétricas.

Fabricado em cobre ou alumínio, o kit barramento é projetado para conduzir grandes correntes elétricas com baixa perda e excelente resistência térmica. É amplamente utilizado em quadros de distribuição, painéis industriais e instalações prediais que exigem conexões padronizadas e seguras.

Neste conteúdo, você vai entender o que é um kit barramento, suas aplicações, vantagens técnicas, tipos disponíveis no mercado e como escolher o modelo ideal para sua instalação. Também falaremos da importância de contar com fornecedores como a Ludan, referência em soluções elétricas e industriais de alta performance.

Para que serve o kit barramento

O kit barramento serve para realizar conexões elétricas padronizadas entre disjuntores e outros dispositivos dentro de painéis, substituindo fios e cabos de forma organizada. Ele permite:

• Distribuição uniforme de corrente entre vários dispositivos.
• Redução de erros na montagem elétrica.
• Ganho de espaço interno no quadro.
• Aumento da segurança e eficiência do sistema.

Em vez de usar cabos isolados para conectar os terminais, o barramento une os disjuntores de forma rígida, com menor resistência elétrica e melhor dissipação de calor.

Como funciona

O kit barramento funciona como uma “espinha dorsal” de distribuição de energia dentro do painel elétrico. Seus condutores metálicos rígidos – geralmente do tipo pinos ou garfos – são encaixados diretamente nos bornes dos disjuntores, unindo vários dispositivos ao mesmo tempo.

O conjunto é instalado na parte superior ou inferior do trilho DIN e pode conter:

• Barramentos de fase (L): distribuem a fase entre os disjuntores.
• Barramentos de neutro (N): interligam o neutro entre os dispositivos.
• Barramentos de terra (PE): realizam o aterramento comum do painel.

A instalação é feita com fixação simples, rápida e segura, e os terminais são protegidos por isoladores plásticos para evitar contato acidental.

Aplicações

O kit barramento é utilizado em diversas aplicações elétricas onde se deseja padronização e agilidade na montagem. Suas aplicações mais comuns incluem:

• Quadros de distribuição residenciais e comerciais: interligação de disjuntores unipolares, bipolares ou tripolares.
• Painéis elétricos industriais: painéis de comando, automação e CCMs.
• Quadros de medição e entrada de energia: onde se exige conexão segura de múltiplos disjuntores.
• Sistemas fotovoltaicos: distribuição de energia entre inversores e quadros de carga.
• Instalações prediais e hospitalares: onde o alto padrão de montagem é essencial.

Esses kits otimizam o tempo de instalação, reduzem erros técnicos e elevam o padrão de segurança dos quadros elétricos.

Tipos

Existem diversos tipos de kit barramento, cada um adequado a um tipo de disjuntor e configuração de circuito. Os principais modelos disponíveis são:

• Kit barramento tipo garfo: encaixa diretamente nos terminais dos disjuntores. Ideal para disjuntores padrão DIN.
• Kit barramento tipo pino: terminal reto que entra nos bornes dos disjuntores. Usado em sistemas compactos.
• Kit barramento fase + neutro: contém condutores duplos para distribuição simultânea de fase e neutro.

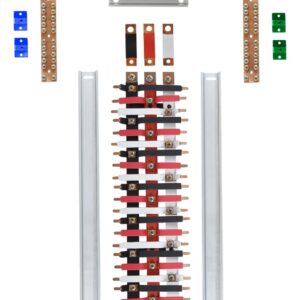

• Kit barramento trifásico: interliga disjuntores tripolares para sistemas trifásicos.

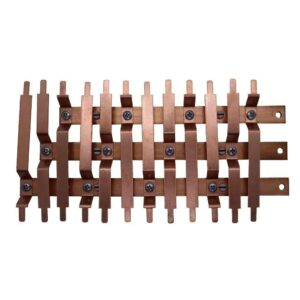

• Kit barramento bipolar ou tetrapolar: atende configurações bifásicas ou com neutro separado.
• Kit com tampas e acessórios isolantes: garante proteção contra contatos acidentais.

Esses kits são fornecidos com isolação apropriada, acessórios de fixação e terminais já configurados, prontos para uso técnico e seguro.

Como escolher o kit barramento ideal

Para escolher o kit barramento ideal para sua aplicação, é necessário considerar aspectos técnicos e de compatibilidade com os dispositivos e o painel. Os principais critérios são:

• Corrente nominal suportada: deve ser superior à carga total prevista no circuito.
• Número de polos dos disjuntores: unipolar, bipolar ou tripolar.
• Quantidade de disjuntores: determina o comprimento do barramento.
• Tipo de terminal: garfo, pino ou combinação, conforme o modelo do disjuntor.
• Tensão de operação: normalmente 127/220V ou 380V trifásico.
• Norma de montagem: compatibilidade com trilho DIN e padrão NBR 5410.
• Isolação e segurança: deve conter capa isolante ou terminais protegidos.

A Ludan oferece kits barramento com alta condutividade, isolamento normatizado e suporte técnico para auxiliar na especificação correta conforme o projeto elétrico.

Vantagens do uso do kit barramento

O uso de kits barramento traz diversos benefícios para projetos elétricos profissionais. Entre as principais vantagens estão:

• Redução do tempo de montagem: instalação rápida, sem necessidade de crimpagem ou preparação de cabos.
• Organização do quadro: elimina excesso de fios soltos e cruzamentos.
• Segurança aumentada: conexões fixas e protegidas contra mau contato.
• Padronização técnica: garante que todas as conexões sigam o mesmo padrão de montagem.
• Estética profissional: acabamento limpo e visual técnico no painel.
• Facilidade de manutenção: facilita identificação e substituição de disjuntores.

Por isso, empresas que prezam por excelência em instalações elétricas utilizam barramentos como padrão em seus projetos.

Diferença entre kit barramento e chicote elétrico

Tanto o kit barramento quanto o chicote elétrico são usados para interligar dispositivos em painéis, mas apresentam diferenças importantes:

• Kit barramento: feito com trilhos rígidos condutores, de cobre ou alumínio. É mais seguro, eficiente e durável.
• Chicote elétrico: feito com cabos flexíveis conectados por terminais. Exige mais tempo para instalação e é suscetível a mau contato.

Para instalações de médio e grande porte, o kit barramento é sempre preferível, por garantir melhor dissipação térmica, menor risco de falhas e conformidade com normas técnicas.

Normas técnicas aplicáveis ao kit barramento

A utilização de kits barramento deve seguir padrões técnicos para garantir segurança, desempenho e conformidade com regulamentações. As principais normas envolvidas são:

• NBR 5410: trata de instalações elétricas de baixa tensão.
• NBR IEC 61439: norma para montagem de quadros e painéis elétricos.
• NR-10: regulamenta a segurança em instalações e serviços com eletricidade.
• NBR NM 60898: especifica disjuntores compatíveis com barramentos padronizados.

Kits fornecidos por empresas como a Ludan são desenvolvidos conforme essas normas, garantindo confiabilidade e certificação técnica para uso profissional.

Instalação correta do kit barramento

A instalação de kits barramento deve ser realizada por profissional habilitado, com base no projeto elétrico. Algumas recomendações são:

• Desenergize o painel antes de iniciar a montagem.
• Encaixe o barramento nos bornes dos disjuntores, respeitando a polaridade.
• Utilize tampa isolante sobre os terminais expostos.
• Evite cortar o barramento de forma irregular.
• Não misture barramento com ligações de fio no mesmo borne.
• Aperte os parafusos de fixação com torque técnico adequado.

A Ludan oferece suporte técnico e orientação de aplicação para kits barramento em quadros novos e retrofit de painéis antigos.

Considerações finais sobre o kit barramento

O kit barramento é uma solução técnica essencial para garantir segurança, eficiência e padronização em instalações elétricas. Sua aplicação reduz tempo de montagem, melhora a dissipação térmica e organiza o painel de forma limpa e segura.

Ao substituir fiações manuais por conexões rígidas e certificadas, o barramento agrega valor ao projeto elétrico e cumpre com as exigências das normas técnicas modernas.

A Ludan, referência em fornecimento técnico-industrial, disponibiliza kits barramento completos, com diferentes modelos, capacidades e acessórios. Com suporte técnico qualificado e estoque variado, a Ludan atende desde instalações residenciais até grandes sistemas industriais, sempre com qualidade e conformidade.
