Relé Térmico – Proteção Eficiente Contra Sobrecarga em Motores Elétricos

A Ludan, fornecedora referência nacional no setor técnico-industrial, disponibiliza relé térmico de alta confiabilidade para proteção de motores elétricos em sistemas de automação e força. O relé térmico é essencial para garantir a integridade de máquinas e equipamentos, evitando danos por sobrecarga elétrica e aumentando a vida útil das instalações industriais.

Neste conteúdo, você vai entender o que é um relé térmico, como funciona, onde é utilizado, seus principais tipos, vantagens e como especificar o modelo ideal para cada aplicação.

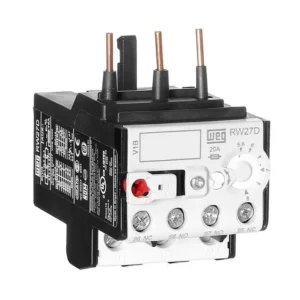

O que é um relé térmico

O relé térmico é um dispositivo de proteção eletromecânico que atua contra sobrecargas em motores elétricos. Ele funciona por meio da deformação de lâminas bimetálicas aquecidas pela corrente elétrica, que interrompem o circuito quando detectam um aumento anormal de temperatura.

Esse tipo de relé é instalado em conjunto com o contator e compõe o sistema de partida e proteção de motores. Seu acionamento é automático, e o rearme pode ser manual ou automático, conforme o modelo.

Para que serve o relé térmico

A principal função do relé térmico é proteger motores trifásicos contra sobrecorrente prolongada, que pode ocorrer devido a:

• Sobrecarga mecânica;
• Travamento do eixo;
• Tensão inadequada;
• Problemas de ventilação do motor;
• Acúmulo de sujeira ou falha de lubrificação.

Quando a corrente ultrapassa o valor nominal por tempo prolongado, o relé atua, desligando o circuito e evitando a queima do motor.

Empresas como a Ludan fornecem relés térmicos calibráveis, compatíveis com diversas faixas de corrente, que garantem atuação precisa e confiável mesmo em ambientes industriais severos.

Como funciona o relé térmico

O funcionamento do relé térmico baseia-se na deformação térmica de lâminas bimetálicas que, ao serem aquecidas pela passagem da corrente elétrica, curvam-se até acionar um mecanismo de desligamento do motor.

Etapas do funcionamento:

1. A corrente aquece as lâminas conforme a carga do motor;
2. Em caso de sobrecarga prolongada, as lâminas se deformam;
3. O sistema mecânico interno aciona o desligamento do contator;
4. O relé permanece desarmado até o resfriamento ou rearme manual.

Esse mecanismo simula o comportamento térmico do motor, sendo ideal para proteger contra sobrecargas lentas, mas não substitui o disjuntor contra curtos-circuitos.

Tipos de relé térmico

Existem alguns tipos de relé térmico que variam de acordo com a aplicação e o tipo de motor:

Bimetálico

• O mais comum no mercado;
• Baseado na deformação de lâminas bimetálicas;
• Aplicação em motores até 100 A.

Eletrônico

• Utiliza sensores e circuitos eletrônicos para detectar sobrecarga;
• Maior precisão e tempo de resposta;
• Ideal para motores críticos ou com controle automatizado.

Rearme automático

• Rearma sozinho após resfriamento;
• Uso em sistemas não críticos ou de difícil acesso.

Rearme manual

• Requer intervenção humana para religar;
• Indicado para áreas onde é necessário diagnóstico antes de religar o motor.

Aplicações

O relé térmico está presente em quase todos os sistemas industriais que utilizam motores:

• Bombas centrífugas;
• Compressores e exaustores;
• Esteiras industriais;
• Máquinas operatrizes;
• Elevadores e plataformas;
• Sistemas de ventilação e refrigeração.

Sua aplicação garante maior segurança operacional, reduz custos com manutenção corretiva e evita paradas inesperadas na linha de produção.

Benefícios do uso

O uso do relé térmico proporciona diversas vantagens para a proteção elétrica industrial:

• Prevenção de queima de motores por sobrecarga;
• Prolongamento da vida útil dos equipamentos;
• Redução do tempo de máquina parada;
• Facilidade de integração com contatores e disjuntores;
• Alto custo-benefício na manutenção preditiva.

Além disso, o relé térmico é um componente de fácil instalação, ajuste e operação, podendo ser configurado conforme a corrente nominal de cada motor.

Como escolher o ideal

A especificação correta do relé térmico depende dos seguintes fatores:

• Corrente nominal do motor: o relé deve cobrir a faixa de corrente do equipamento;
• Tipo de aplicação: motores críticos exigem maior precisão e resposta rápida;
• Ambiente de instalação: locais com alta temperatura ou vibração exigem modelos robustos;
• Tipo de rearme desejado: manual ou automático;
• Compatibilidade com o contator: deve ser da mesma série ou compatível mecanicamente.

A Ludan, especialista em componentes de automação e força, orienta na escolha do modelo ideal para garantir proteção eficaz com integração perfeita ao sistema.

Normas técnicas aplicáveis

Os relés térmicos devem obedecer a normas técnicas para garantir segurança e funcionalidade:

• NBR IEC 60947-4-1: comando e proteção de motores;
• NR-10: segurança em instalações elétricas;
• NBR 5410: instalações elétricas de baixa tensão.

Modelos fornecidos pela Ludan são certificados e seguem os padrões exigidos para aplicações industriais e comerciais.

Instalação e cuidados

Algumas boas práticas devem ser seguidas durante a instalação do relé térmico:

• Verifique a corrente de ajuste do relé antes da energização;
• Instale corretamente na base do contator, conforme o fabricante;
• Observe a posição de montagem recomendada;
• Faça testes de atuação e rearme;
• Realize inspeções periódicas para evitar falsos disparos por sujeira ou vibração.

Considerações finais

O relé térmico é uma solução confiável e indispensável para a proteção de motores elétricos. Sua atuação precisa evita danos por sobrecarga, melhora o desempenho do sistema e reduz custos com manutenção corretiva.

A Ludan, com tradição em fornecimento técnico-industrial, disponibiliza relés térmicos com diferentes faixas de corrente, modelos ajustáveis e suporte técnico especializado para atender as demandas de automação, controle e proteção de motores com segurança e eficiência.
