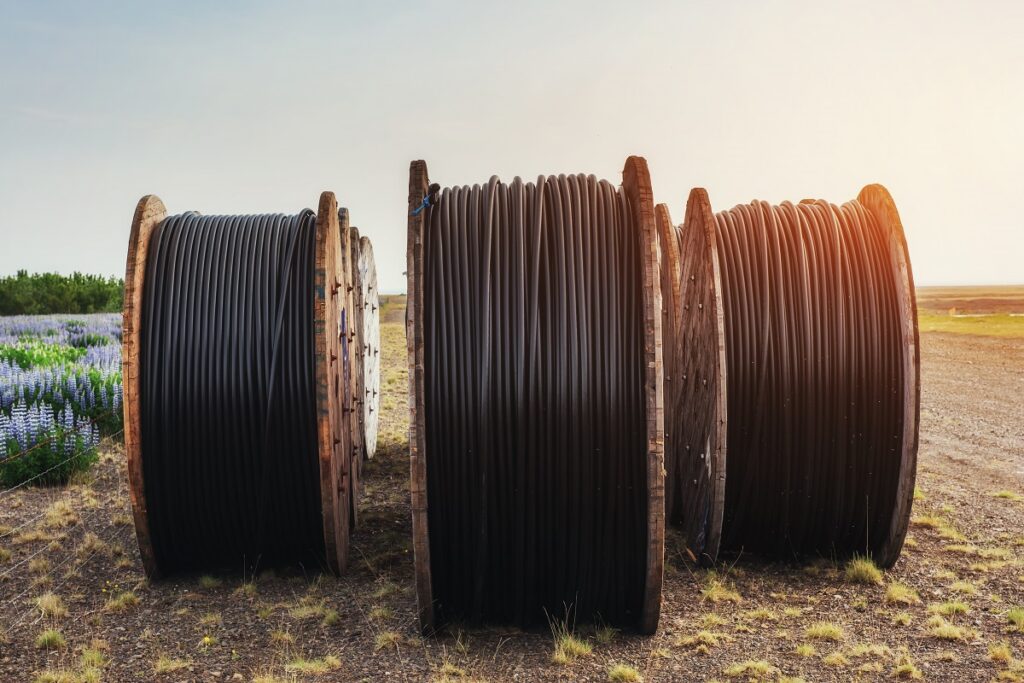

Comparação Entre Cabos de Alta, Média e Baixa Tensão: Guia Técnico Completo

Saber exatamente a diferença entre cabos de alta, média e baixa tensão é essencial para qualquer profissional que atua em projetos elétricos, manutenção industrial, montagem de sistemas de energia, infraestrutura, construção civil ou indústria pesada. A seleção correta do cabo não é apenas uma questão de compatibilidade com a tensão da rede, mas envolve também segurança, desempenho, vida útil e aderência às normas técnicas.

Cada tipo de cabo — baixa, média ou alta tensão — possui características construtivas, materiais, isolação, blindagem e acessórios específicos, dimensionados para suportar os desafios elétricos e mecânicos de cada faixa de operação.

O Que Define Alta, Média e Baixa Tensão?

No Brasil, segundo as normas da ABNT NBR 5410 (Instalações Elétricas de Baixa Tensão) e NBR 14039 (Instalações Elétricas de Média Tensão), as faixas de tensão são classificadas da seguinte forma:

• Baixa Tensão: Até 1.000 V (tensão alternada) ou 1.500 V (tensão contínua).

• Média Tensão: De 1.000 V até 36,2 kV, podendo variar até 69 kV em alguns critérios internacionais.

• Alta Tensão: A partir de 69 kV até cerca de 230 kV (em distribuição), podendo ultrapassar isso nas linhas de transmissão até 750 kV ou mais.


Comparação Construtiva Entre Cabos de Baixa, Média e Alta Tensão

A principal diferença entre eles está na quantidade de camadas, nos materiais utilizados e na capacidade de suportar esforços elétricos, mecânicos e térmicos. Enquanto cabos de baixa tensão são relativamente simples, os de média e alta possuem construções muito mais complexas.

1. Cabos de Baixa Tensão

• Aplicações: Distribuição residencial, comercial, industrial, painéis, máquinas e sistemas prediais.

• Construção:

  • Condutor (cobre ou alumínio).

  • Isolação (geralmente PVC, XLPE ou EPR).

  • Capa externa (PVC, PEAD ou materiais termoplásticos).

• Características:

  • Não possuem blindagem elétrica (exceto casos especiais).

  • Resistência à abrasão, raios UV e agentes químicos, conforme o ambiente.

  • Instalação simplificada, com menor exigência de espaçamento e controle de campo elétrico.


2. Cabos de Média Tensão

• Aplicações: Indústrias, redes de distribuição urbana, subterrânea ou aérea, centros de carga, hospitais, shoppings, subestações.

• Construção:

  • Condutor (cobre ou alumínio).

  • Camada semicondutora interna sobre o condutor (essencial para controle de campo elétrico).

  • Isolação de XLPE ou EPR.

  • Camada semicondutora externa sobre a isolação.

  • Blindagem metálica (fios de cobre ou fita de cobre).

  • Capa externa (PEAD, PVC ou compostos especiais resistentes a raios UV, abrasão e intemperismo).

• Características:

  • Controle rigoroso do campo elétrico para evitar descargas parciais.

  • Blindagem obrigatória para segurança e funcionamento adequado.

  • Requer terminais e emendas especiais com alívio de campo elétrico.


3. Cabos de Alta Tensão

• Aplicações: Redes de transmissão, distribuição em longas distâncias, alimentações de grandes indústrias, parques eólicos, solares, mineração, refinarias, subestações.

• Construção:

  • Condutor (cobre ou alumínio).

  • Camada semicondutora interna.

  • Isolação espessa em XLPE, EPR ou, em casos específicos, fluido pressurizado (em cabos de altíssima tensão).

  • Camada semicondutora externa.

  • Blindagem metálica robusta, geralmente com fios de cobre ou fitas de cobre de alta seção.

  • Capa externa com proteção contra radiação solar, abrasão, umidade e ataques químicos.

• Características:

  • Controle extremo do campo elétrico.

  • Sujeitos a esforços térmicos, elétricos e mecânicos muito elevados.

  • Instalação requer procedimentos rigorosos, espaçamentos maiores, sistemas de aterramento robustos e testes de descargas parciais.

  • Altíssima exigência na qualidade da isolação para evitar efeito corona, descargas e falhas catastróficas.


Comparação de Desempenho e Requisitos Técnicos

Comparação de Instalação e Manuseio

• Baixa Tensão: Instalação mais simples, flexível, pode ser feita por eletricistas habilitados. Não exige terminais especiais nem espaçamentos rigorosos.

• Média Tensão: Requer técnicos especializados, uso de ferramentas específicas, terminais e emendas com controle de campo elétrico, testes de isolação e tensão aplicada.

• Alta Tensão: Instalação crítica, realizada por equipes altamente treinadas, seguindo procedimentos de engenharia específicos, testes rigorosos de descargas parciais, hipot AC/DC, controle dimensional, além de certificações especiais.


Principais Diferenças Entre Cabos de Alta e Baixa Tensão

Resumidamente, o que mais diferencia cabos de alta tensão dos de baixa tensão é:

• A complexidade construtiva.

• O controle do campo elétrico, inexistente em baixa tensão e absolutamente crítico na alta.

• O nível de risco: enquanto falhas em cabos de baixa tensão geram curtos e queimas localizadas, falhas em alta tensão geram arcos elétricos, explosões, incêndios e riscos fatais.

• A necessidade de blindagem: obrigatória em alta tensão, opcional ou inexistente na baixa.

• O custo e o processo de instalação: infinitamente mais complexo, caro e criterioso na alta tensão.


Conclusão: Entender a Diferença Entre Cabos de Alta, Média e Baixa Tensão é Essencial Para Segurança e Eficiência

Saber exatamente a diferença entre os cabos de alta, média e baixa tensão não é apenas um detalhe técnico — é uma exigência para garantir que qualquer projeto elétrico, seja ele industrial, comercial, de infraestrutura ou transmissão, esteja seguro, eficiente e em total conformidade com as normas. Cada tipo de cabo possui sua função, sua faixa de operação e seus requisitos específicos, tanto na seleção quanto na instalação.

Na LUDAN, não apenas fornecemos cabos. Oferecemos soluções completas, com suporte técnico para seleção dos materiais, especificação correta, análise de aplicações e garantia de que sua operação esteja protegida, eficiente e dentro dos padrões mais exigentes do mercado.
