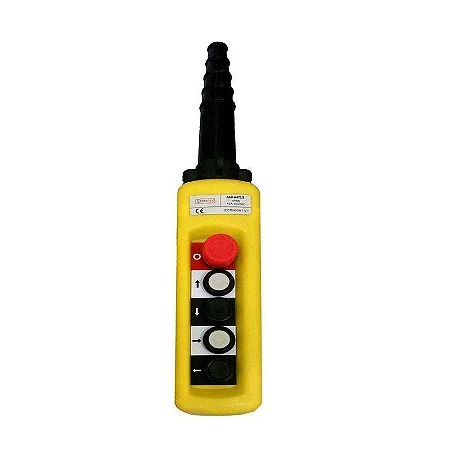

A botoeira pendente 4 botões duplo estágio NA NF NA é um dispositivo de comando remoto desenvolvido para aplicações industriais que exigem controle progressivo e lógica elétrica diferenciada. Esse modelo permite que cada botão atue em duas etapas distintas de acionamento, possibilitando comandos sequenciais ou variação de função conforme o nível de pressão aplicado.
Projetada para uso em talhas elétricas, pontes rolantes e sistemas de movimentação de carga, essa botoeira oferece maior precisão operacional e segurança no controle de máquinas industriais.
A presença de contatos NA e NF combinados amplia as possibilidades de intertravamento e controle no sistema elétrico.
O botão duplo estágio possui dois níveis de acionamento dentro do mesmo mecanismo.
Primeiro estágio: o contato inicial é acionado ao pressionar parcialmente o botão.
Segundo estágio: ao pressionar completamente, um segundo contato é acionado.
Esse sistema permite implementar funções como:
Velocidade lenta no primeiro estágio
Velocidade rápida no segundo estágio
Pré-acionamento seguido de comando principal
Intertravamento progressivo
O duplo estágio é amplamente utilizado em equipamentos de elevação para controle gradual do movimento.
A configuração NA NF NA indica combinação de contatos normalmente abertos e normalmente fechados dentro do conjunto.
Contato NA: fecha quando pressionado.
Contato NF: abre quando pressionado.
Essa combinação permite que o circuito execute múltiplas funções simultâneas, como:
Energizar um circuito
Desenergizar outro
Ativar lógica de segurança
Implementar intertravamentos
A flexibilidade elétrica é essencial em sistemas industriais que exigem controle seguro e coordenado.
A botoeira pendente 4 botões duplo estágio NA NF NA é indicada para:
Talhas elétricas com duas velocidades
Pontes rolantes industriais
Guindastes
Sistemas de elevação vertical
Equipamentos de movimentação horizontal
Linhas de produção com controle progressivo
Sua utilização permite controle suave e preciso do movimento da carga.
O sistema de duplo estágio contribui para maior segurança, pois permite controle progressivo do equipamento. O operador pode iniciar o movimento em velocidade reduzida antes de acionar a velocidade total.
Essa característica reduz impactos mecânicos e melhora a precisão no posicionamento da carga.
A combinação de contatos NA e NF também possibilita intertravamento elétrico, evitando acionamentos simultâneos indesejados.
A botoeira pendente é fabricada em termoplástico industrial resistente a impactos leves e uso contínuo.
Entre suas características construtivas estão:
Corpo ergonômico
Botões identificados
Estrutura resistente a vibração
Compatibilidade com cabos industriais
Projeto adequado para ambientes industriais
A resistência mecânica é fundamental em aplicações de movimentação de carga.
Entre os principais benefícios destacam-se:
Controle progressivo de operação
Maior precisão no comando
Flexibilidade elétrica com contatos NA e NF
Aplicação em sistemas de duas velocidades
Integração eficiente em automação industrial
Segurança operacional aprimorada
O duplo estágio amplia as possibilidades de controle sem necessidade de múltiplos dispositivos.
A instalação deve ser realizada por profissional qualificado, garantindo correta ligação dos contatos conforme o esquema elétrico do equipamento.
O procedimento envolve:
Conexão dos contatos NA e NF
Fixação adequada do cabo
Teste do primeiro e segundo estágio
Verificação de intertravamentos
É essencial validar o funcionamento progressivo antes da operação definitiva.
A manutenção inclui:
Verificação do mecanismo de duplo estágio
Teste do retorno por mola
Inspeção das conexões elétricas
Análise do estado do cabo
A manutenção periódica garante funcionamento confiável e prolonga a vida útil do equipamento.
A botoeira pendente 4 botões duplo estágio NA NF NA pode ser integrada a contatores, inversores de frequência e CLPs.
O duplo estágio permite controle de velocidade ou comando sequencial, sendo especialmente útil em sistemas de elevação de duas velocidades.
A botoeira pendente 4 botões duplo estágio NA NF NA é uma solução técnica avançada para controle remoto de equipamentos industriais que exigem operação progressiva e maior precisão. Com configuração elétrica versátil e mecanismo de duplo estágio, oferece segurança, controle refinado e integração eficiente em sistemas de elevação e movimentação.
Indicada para aplicações industriais exigentes, essa botoeira proporciona controle confiável e desempenho adequado para ambientes de alta demanda operacional.
