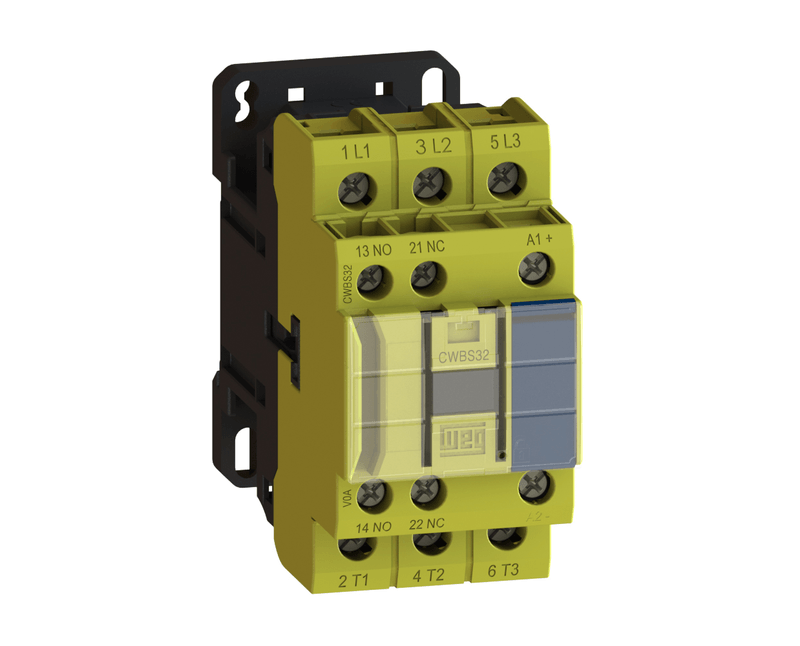

O Contator 3P 009A 1NA+1NF 24VCC WEG é um dispositivo de manobra amplamente utilizado em sistemas de comando e automação industrial para controle de cargas trifásicas em baixa tensão. Projetado para operar na categoria de utilização AC-3, é indicado principalmente para acionamento de motores elétricos de pequeno porte, suportando correntes de até 9 amperes em regime operacional.
Sua bobina de comando alimentada em 24Vcc permite integração direta com sistemas de controle baseados em corrente contínua, como CLPs, relés de interface e módulos de automação industrial. Essa característica reduz riscos elétricos no circuito de comando e melhora a compatibilidade com arquiteturas modernas de automação.
O Contator 3P 009A 1NA+1NF 24VCC WEG possui três contatos principais de potência responsáveis por conduzir corrente elétrica para cargas trifásicas. Esses contatos são projetados para suportar operações frequentes de abertura e fechamento sob carga indutiva, típica de motores elétricos.
A corrente nominal de 9A em categoria AC-3 considera condições de partida e desligamento de motores com rotor em gaiola, onde ocorrem correntes transitórias elevadas durante o acionamento.
O dispositivo também possui dois contatos auxiliares integrados: um normalmente aberto (1NA) e um normalmente fechado (1NF). Esses contatos são utilizados em circuitos de comando para sinalização de estado, intertravamentos elétricos ou lógica de controle.
O corpo do contator é fabricado em material isolante de alta resistência térmica e mecânica, garantindo segurança elétrica e durabilidade mesmo em ambientes industriais com vibração moderada.
O Contator 3P 009A 1NA+1NF 24VCC WEG possui dimensões compactas compatíveis com montagem em trilho DIN padrão de 35 mm, conforme EN 60715. Essa característica facilita integração em painéis de comando e quadros elétricos industriais.
Os terminais de potência são dimensionados para condutores adequados à corrente nominal do dispositivo. A conexão elétrica deve respeitar as seções mínimas de cabos conforme critérios da NBR 5410 para instalações de baixa tensão.
A tensão de isolamento e a capacidade de suportar surtos transitórios seguem requisitos estabelecidos pelas normas IEC 60947, garantindo confiabilidade em ambientes industriais.
O funcionamento do Contator 3P 009A 1NA+1NF 24VCC WEG baseia-se no princípio eletromagnético. Quando a bobina é energizada com tensão de 24Vcc, o campo magnético gerado atrai o núcleo móvel do contator, provocando o fechamento simultâneo dos três contatos principais de potência.
Esse movimento também altera o estado dos contatos auxiliares: o contato normalmente aberto fecha e o contato normalmente fechado abre. Assim, é possível utilizar esses contatos para sinalização ou para controle de outros dispositivos no circuito.
Quando a bobina é desenergizada, uma mola de retorno reposiciona o núcleo móvel, abrindo os contatos principais e restaurando o estado inicial dos contatos auxiliares.
O Contator 3P 009A 1NA+1NF 24VCC WEG é utilizado em diversas aplicações industriais, incluindo:
Acionamento de motores trifásicos de pequeno porte
Sistemas de bombeamento
Ventiladores industriais
Esteiras transportadoras
Compressores de baixa potência
Automação de processos industriais
Seu uso é comum em painéis de comando e centros de controle de motores.
No ambiente industrial, o Contator 3P 009A 1NA+1NF 24VCC WEG é aplicado em sistemas de automação, linhas de produção e equipamentos de movimentação mecânica. A alimentação da bobina em corrente contínua permite integração eficiente com sistemas de controle eletrônico.
Em instalações prediais técnicas, o contator pode ser utilizado em sistemas de climatização, bombas de recalque e equipamentos eletromecânicos que necessitam acionamento remoto.
A robustez construtiva permite operação confiável em ambientes industriais com condições moderadas de temperatura e vibração.
A instalação do Contator 3P 009A 1NA+1NF 24VCC WEG deve seguir as recomendações da NBR 5410 e normas técnicas aplicáveis a painéis elétricos. O dispositivo deve ser montado em trilho DIN ou fixado diretamente no painel, garantindo ventilação adequada para dissipação térmica.
Os condutores de potência devem ser dimensionados conforme corrente nominal e categoria de utilização AC-3. O circuito de comando deve fornecer tensão contínua de 24Vcc compatível com as especificações da bobina.
É recomendável a utilização de dispositivos de proteção associados, como relé térmico ou disjuntor-motor, para proteção contra sobrecarga e curto-circuito.
O Contator 3P 009A 1NA+1NF 24VCC WEG atende às normas IEC 60947-1 e IEC 60947-4-1, que estabelecem requisitos para dispositivos de manobra e controle de motores em baixa tensão.
A instalação e manutenção devem respeitar procedimentos de segurança definidos pela NR-10, garantindo que intervenções em painéis elétricos sejam realizadas por profissionais qualificados.
Os contatos auxiliares devem ser utilizados dentro dos limites elétricos especificados pelo fabricante.
Entre as principais vantagens técnicas do Contator 3P 009A 1NA+1NF 24VCC WEG destacam-se:
Compatibilidade com categoria AC-3 para motores elétricos
Bobina de comando em 24Vcc
Contatos auxiliares integrados para lógica de comando
Montagem compacta em trilho DIN
Alta confiabilidade em operações repetitivas
Essas características tornam o dispositivo adequado para aplicações de automação industrial.
Quando comparado a contatores de maior capacidade, como 12A ou 18A, o Contator 3P 009A 1NA+1NF 24VCC WEG é indicado para cargas menores, oferecendo solução compacta e eficiente para motores de baixa potência.
Em relação a modelos com bobina em corrente alternada, a versão 24Vcc oferece maior compatibilidade com sistemas de controle baseados em eletrônica industrial.
A escolha do contator deve considerar potência do motor, corrente nominal e categoria de utilização.
A manutenção do Contator 3P 009A 1NA+1NF 24VCC WEG inclui inspeção periódica dos contatos principais, verificação de sinais de desgaste ou carbonização e reaperto dos terminais elétricos.
Também é recomendável verificar o funcionamento da bobina e a movimentação mecânica do núcleo móvel. Caso sejam identificadas falhas de operação ou desgaste excessivo, o contator deve ser substituído.
As inspeções devem ser realizadas com o circuito desenergizado.
O Contator 3P 009A 1NA+1NF 24VCC WEG é um dispositivo de manobra essencial em sistemas de automação e controle de motores trifásicos de pequeno porte. Com corrente nominal de 9A em categoria AC-3, bobina de comando em 24Vcc e contatos auxiliares integrados, oferece solução confiável para acionamento remoto de cargas elétricas.
Quando instalado conforme normas técnicas e associado a dispositivos de proteção adequados, proporciona operação segura, eficiente e compatível com os requisitos da engenharia elétrica industrial
