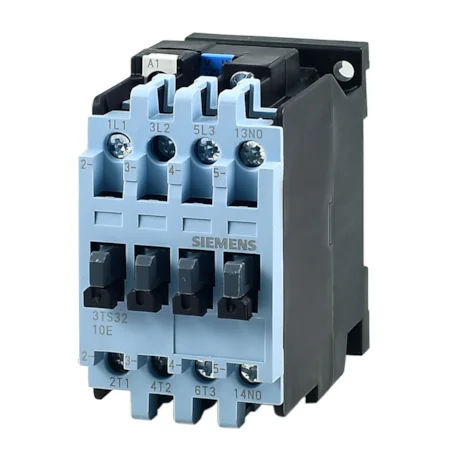

O Contator 3P 032A 1NA 1NF 220V Siemens é um dispositivo de manobra elétrica utilizado em sistemas de comando e automação industrial para controle de cargas trifásicas em baixa tensão. Projetado para operar na categoria de utilização AC-3, é indicado principalmente para acionamento de motores elétricos trifásicos com rotor em gaiola.
Com capacidade nominal de 32 amperes, o contator é adequado para motores de médio porte e aplicações industriais que exigem operação confiável e repetitiva. Sua bobina de comando em 220V AC permite integração direta com circuitos de comando alimentados pela rede elétrica.
O Contator 3P 032A 1NA 1NF 220V Siemens possui três contatos principais de potência responsáveis pela condução da corrente elétrica para a carga trifásica. Esses contatos são dimensionados para suportar operações frequentes de abertura e fechamento sob carga indutiva.
A corrente nominal de 32A na categoria AC-3 considera as condições de partida e desligamento de motores elétricos trifásicos, nas quais ocorrem correntes transitórias elevadas.
Além dos contatos principais, o dispositivo possui dois contatos auxiliares integrados: um normalmente aberto (1NA) e um normalmente fechado (1NF). Esses contatos são utilizados em circuitos de comando para sinalização, intertravamentos elétricos ou integração com sistemas de automação.
A estrutura do contator é construída em material termoplástico de engenharia com propriedades isolantes e elevada resistência térmica, garantindo segurança elétrica e durabilidade em ambientes industriais.
O Contator 3P 032A 1NA 1NF 220V Siemens apresenta dimensões compactas compatíveis com montagem em trilho DIN padrão de 35 mm conforme EN 60715.
Essa característica facilita a instalação em painéis elétricos industriais e quadros de automação. Os terminais de potência são projetados para condutores compatíveis com correntes de até 32 amperes.
A seção dos condutores deve ser definida conforme critérios da NBR 5410, considerando capacidade de condução de corrente, método de instalação e temperatura ambiente.
A tensão de isolamento e a capacidade de suportar sobretensões transitórias seguem os requisitos estabelecidos pelas normas IEC aplicáveis a dispositivos de manobra.
O funcionamento do Contator 3P 032A 1NA 1NF 220V Siemens baseia-se no princípio eletromagnético.
Quando a bobina de comando é energizada com tensão de 220V AC, um campo magnético é gerado no núcleo do contator. Esse campo atrai o núcleo móvel, provocando o fechamento simultâneo dos três contatos principais de potência.
Ao mesmo tempo, os contatos auxiliares alteram seu estado: o contato normalmente aberto fecha e o contato normalmente fechado abre.
Quando a bobina é desenergizada, uma mola de retorno reposiciona o núcleo móvel, abrindo os contatos principais e restabelecendo o estado inicial dos contatos auxiliares.
Esse mecanismo permite controle remoto eficiente de cargas elétricas.
O Contator 3P 032A 1NA 1NF 220V Siemens é utilizado em diversas aplicações industriais e técnicas, incluindo:
Acionamento de motores trifásicos
Sistemas de bombeamento industrial
Ventiladores e exaustores industriais
Esteiras transportadoras
Compressores industriais
Equipamentos automatizados de produção
Seu uso é comum em centros de controle de motores e painéis de comando industrial.
No ambiente industrial, o Contator 3P 032A 1NA 1NF 220V Siemens é amplamente utilizado em sistemas de automação de processos e equipamentos eletromecânicos.
Em instalações prediais técnicas, pode ser aplicado em sistemas de climatização central, bombas hidráulicas, ventilação mecânica e infraestrutura de edifícios industriais ou comerciais.
A robustez construtiva do contator permite operação confiável em ambientes com vibração moderada e ciclos frequentes de manobra.
A instalação do Contator 3P 032A 1NA 1NF 220V Siemens deve ser realizada em painéis elétricos com ventilação adequada para dissipação térmica.
O dispositivo deve ser montado em trilho DIN ou fixado diretamente no painel. Os condutores de potência devem ser dimensionados conforme corrente nominal e categoria de utilização AC-3.
O circuito de comando deve fornecer tensão estável de 220V AC para alimentação da bobina. Também é recomendável utilizar dispositivos de proteção associados, como relé térmico ou disjuntor-motor, para proteção contra sobrecarga e curto-circuito.
O Contator 3P 032A 1NA 1NF 220V Siemens atende às normas IEC 60947-1 e IEC 60947-4-1, que regulamentam dispositivos de manobra e controle de motores em baixa tensão.
A instalação deve seguir as diretrizes da NBR 5410 para instalações elétricas de baixa tensão e os procedimentos de segurança estabelecidos pela NR-10.
Os contatos auxiliares devem ser utilizados dentro dos limites elétricos especificados pelo fabricante.
Entre as principais vantagens técnicas do Contator 3P 032A 1NA 1NF 220V Siemens destacam-se:
Capacidade de manobra para motores em categoria AC-3
Contatos auxiliares integrados para circuitos de comando
Montagem compacta em trilho DIN
Compatibilidade com sistemas industriais padronizados
Alta confiabilidade em operações repetitivas
Essas características tornam o contator adequado para diversas aplicações industriais.
Em comparação com contatores de menor capacidade, como modelos de 9A ou 18A, o Contator 3P 032A 1NA 1NF 220V Siemens suporta cargas mais elevadas e motores de maior potência.
Quando comparado a modelos com bobina em corrente contínua, a versão com bobina em 220V AC é indicada para circuitos de comando alimentados diretamente pela rede elétrica.
A escolha do contator deve considerar potência do motor, corrente nominal e categoria de utilização.
A manutenção do Contator 3P 032A 1NA 1NF 220V Siemens deve incluir inspeção periódica dos contatos principais, verificação de aquecimento anormal e reaperto dos terminais elétricos.
Também é recomendável verificar o funcionamento da bobina e a movimentação mecânica do núcleo móvel. Caso sejam identificados sinais de desgaste excessivo ou falha de acionamento, o contator deve ser substituído.
As inspeções devem ser realizadas com o circuito desenergizado.
O Contator 3P 032A 1NA 1NF 220V Siemens é um dispositivo de manobra robusto e confiável para controle de cargas trifásicas em sistemas de baixa tensão. Com corrente nominal de 32 amperes na categoria AC-3, contatos auxiliares integrados e bobina de comando em 220V AC, oferece solução eficiente para acionamento de motores e automação industrial.
Quando corretamente dimensionado e instalado conforme normas técnicas, proporciona operação segura, durável e adequada às exigências da engenharia elétrica industrial.
