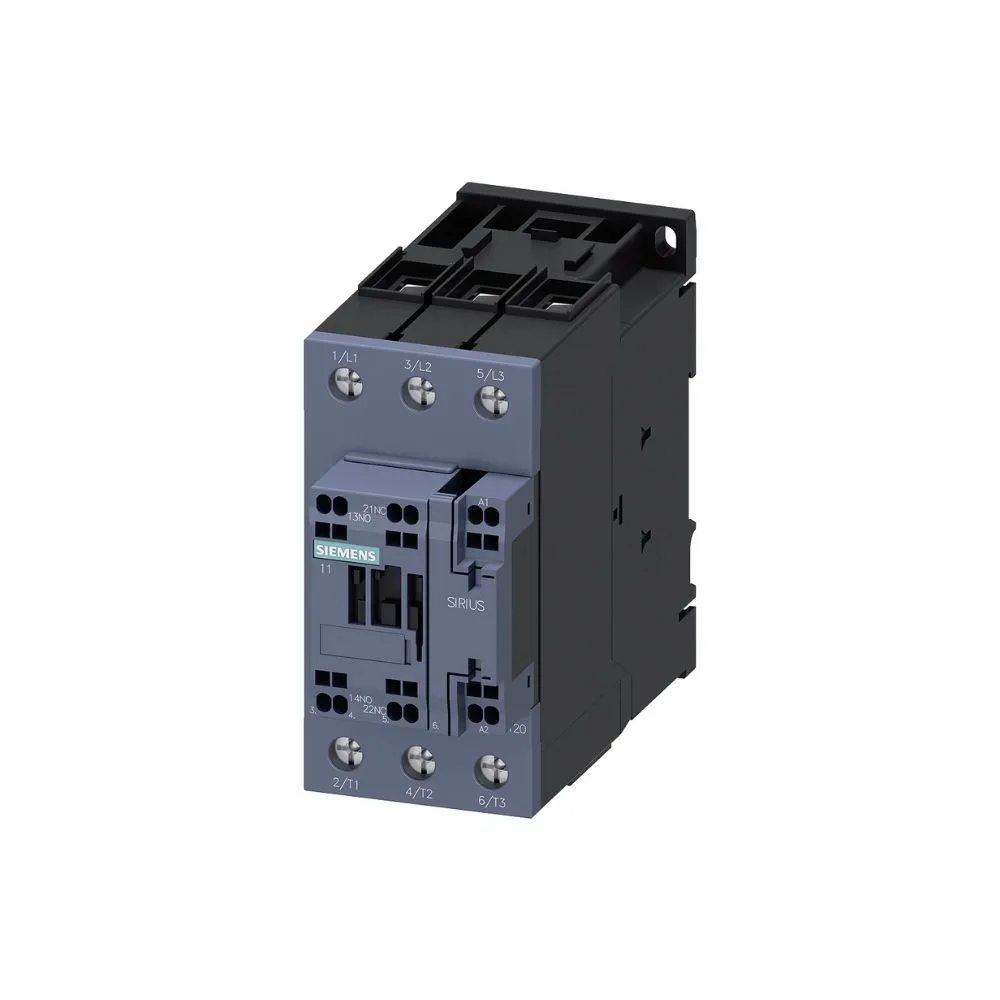

O Contator 3P 080A 1NA 1NF 220VCA Siemens é um dispositivo de manobra elétrica projetado para controle de cargas trifásicas em sistemas industriais de baixa tensão. Com três polos principais, o contator permite interromper ou estabelecer simultaneamente as três fases de alimentação de um motor ou equipamento elétrico.
A corrente nominal de 80 amperes em categoria AC-3 indica que o dispositivo é adequado para acionamento de motores elétricos trifásicos com rotor em gaiola. Essa categoria considera correntes transitórias elevadas durante o processo de partida do motor, garantindo maior durabilidade dos contatos principais.
Os contatos auxiliares 1NA e 1NF permitem implementação de circuitos de comando, intertravamentos elétricos e sinalização de funcionamento em sistemas de automação.
A bobina de comando em 220VCA possibilita acionamento por circuitos alimentados diretamente pela rede de corrente alternada, padrão amplamente utilizado em painéis industriais.
O Contator 3P 080A 1NA 1NF 220VCA Siemens apresenta construção robusta adequada para instalação em painéis elétricos industriais e centros de controle de motores.
Dependendo da série do fabricante, o contator pode ser montado em trilho DIN padrão 35 mm ou fixado diretamente em placa metálica no interior do painel.
Os terminais de potência são projetados para condutores dimensionados para correntes de até 80 amperes, devendo ser selecionados conforme critérios técnicos da NBR 5410, que estabelece requisitos para instalações elétricas de baixa tensão.
A isolação elétrica e a resistência a surtos transitórios atendem aos requisitos das normas internacionais IEC 60947, que regulamentam dispositivos de manobra e controle.
O funcionamento do contator baseia-se no princípio eletromagnético.
Quando a bobina é energizada com 220VCA, um campo magnético é gerado no núcleo do dispositivo. Esse campo atrai o núcleo móvel, provocando o fechamento simultâneo dos três contatos principais de potência.
Nesse momento, a energia elétrica passa a alimentar a carga conectada, permitindo o funcionamento do motor ou equipamento.
Simultaneamente ocorre a mudança de estado dos contatos auxiliares: o contato NA fecha e o contato NF abre, permitindo integração com circuitos de comando e automação.
Quando a bobina é desenergizada, uma mola de retorno reposiciona o núcleo móvel, abrindo os contatos de potência e interrompendo o fornecimento de energia.
O Contator 3P 080A 1NA 1NF 220VCA Siemens é utilizado em diversas aplicações industriais que exigem controle confiável de motores e equipamentos elétricos de médio porte. Entre as principais aplicações estão:
Acionamento de motores trifásicos industriais
Sistemas de bombeamento industrial
Ventiladores e exaustores industriais
Compressores
Esteiras transportadoras
Equipamentos automatizados de produção
O dispositivo também é amplamente utilizado em centros de controle de motores (CCM) e painéis de automação industrial.
No ambiente industrial, o contator é empregado em sistemas de automação de processos, máquinas industriais e linhas de produção.
Em aplicações prediais técnicas, pode ser utilizado em sistemas de climatização central, bombas hidráulicas e sistemas de ventilação mecânica que utilizam motores trifásicos.
A robustez construtiva permite operação confiável em ambientes industriais com ciclos frequentes de manobra.
A instalação deve ser realizada em painéis elétricos com ventilação adequada para dissipação térmica.
Os condutores de potência devem ser dimensionados conforme corrente nominal e método de instalação definido pela NBR 5410. O circuito de comando deve fornecer tensão estável de 220VCA para alimentação da bobina.
Para proteção do sistema elétrico e do motor, recomenda-se a utilização de relé térmico ou disjuntor-motor associado ao contator.
O Contator 3P 080A 1NA 1NF 220VCA Siemens atende às normas internacionais IEC 60947-1 e IEC 60947-4-1, que estabelecem requisitos técnicos para dispositivos de manobra e controle de motores em baixa tensão.
A instalação e manutenção devem seguir as diretrizes da NBR 5410 e os procedimentos de segurança definidos pela NR-10, garantindo intervenções seguras em sistemas elétricos.
Entre as principais vantagens técnicas do dispositivo destacam-se:
Alta capacidade de manobra para motores em categoria AC-3
Construção robusta para ambientes industriais
Contato auxiliar integrado para circuitos de comando
Compatibilidade com sistemas de controle em 220VCA
Alta confiabilidade em operações repetitivas
Essas características tornam o contator adequado para aplicações industriais de média potência.
Em comparação com contatores de menor capacidade, como modelos de 32A ou 50A, o Contator 3P 080A 1NA 1NF 220VCA Siemens permite controle de motores de maior potência e cargas elétricas mais exigentes.
Quando comparado a versões com bobina em corrente contínua, a versão 220VCA é indicada para circuitos de comando alimentados diretamente pela rede elétrica.
A escolha do contator deve considerar potência do motor, corrente nominal e categoria de utilização.
A manutenção preventiva deve incluir inspeção periódica dos contatos principais, verificação de sinais de aquecimento ou desgaste e reaperto dos terminais elétricos.
Também é recomendável verificar o funcionamento da bobina e a movimentação mecânica do núcleo móvel. Caso sejam identificados sinais de desgaste excessivo ou falha de acionamento, o contator deve ser substituído.
Todas as inspeções devem ser realizadas com o circuito completamente desenergizado.
O Contator 3P 080A 1NA 1NF 220VCA Siemens é um dispositivo de manobra robusto e confiável para controle de cargas trifásicas em sistemas industriais de baixa tensão. Com corrente nominal de 80 amperes na categoria AC-3, bobina de comando em 220VCA e contatos auxiliares integrados, oferece solução eficiente para acionamento de motores e automação industrial.
Quando corretamente dimensionado e instalado conforme normas técnicas, o equipamento proporciona operação segura, alta durabilidade e desempenho adequado para sistemas elétricos industriais.
