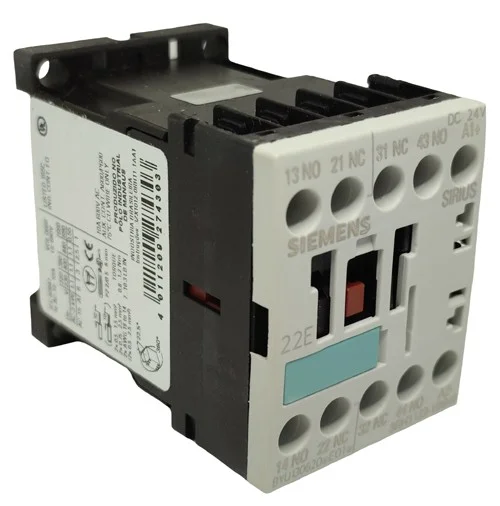

O Contator Auxiliar 6A 2NA+2NF 230V Siemens é um componente de controle desenvolvido para comutação de circuitos elétricos em sistemas industriais de automação e controle. Sua função principal é permitir a abertura e fechamento de circuitos de comando a partir do acionamento de uma bobina eletromagnética.
A configuração de contatos 2NA + 2NF proporciona flexibilidade na implementação de circuitos elétricos. Os contatos normalmente abertos fecham quando a bobina é energizada, enquanto os contatos normalmente fechados abrem durante o mesmo processo.
A corrente nominal de 6 amperes torna o dispositivo adequado para condução de corrente em circuitos de controle, sinalização e intertravamento elétrico, conforme categoria de utilização AC-15, destinada a manobra de cargas eletromagnéticas em circuitos de comando.
A bobina de acionamento em 230VCA permite integração direta com sistemas de controle alimentados em corrente alternada, comuns em painéis industriais e quadros de automação.
O Contator Auxiliar 6A 2NA+2NF 230V Siemens possui construção compacta e modular, permitindo instalação eficiente em painéis elétricos industriais.
O dispositivo é projetado para montagem em trilho DIN padrão 35 mm, conforme especificação EN 60715, padrão amplamente utilizado em instalações industriais e prediais.
Os terminais de conexão são dimensionados para condutores utilizados em circuitos de comando. A seleção dos cabos deve seguir os critérios estabelecidos pela NBR 5410, considerando capacidade de condução de corrente e método de instalação.
A isolação elétrica e a resistência a sobretensões transitórias seguem os requisitos estabelecidos pelas normas da série IEC 60947, garantindo segurança operacional.
O funcionamento do Contator Auxiliar 6A 2NA+2NF 230V Siemens baseia-se em um sistema eletromagnético composto por bobina, núcleo fixo, núcleo móvel e contatos elétricos.
Quando a bobina é energizada com 230VCA, um campo magnético é gerado no núcleo do dispositivo. Esse campo atrai o núcleo móvel, provocando a comutação dos contatos auxiliares.
Nesse momento, os dois contatos NA fecham e os dois contatos NF abrem, permitindo alteração no estado dos circuitos de comando conectados ao dispositivo.
Quando a bobina é desenergizada, uma mola interna retorna o núcleo móvel à posição inicial, restabelecendo o estado original dos contatos.
Esse mecanismo permite controle repetitivo e confiável de circuitos elétricos em sistemas industriais.
O Contator Auxiliar 6A 2NA+2NF 230V Siemens é utilizado em diversas aplicações de automação e controle elétrico. Entre as aplicações mais comuns estão:
Ampliação de contatos auxiliares em painéis elétricos
Intertravamento elétrico entre contatores de potência
Sistemas de sinalização e indicação de estado
Circuitos de controle sequencial em máquinas industriais
Integração com relés e dispositivos de proteção
Automação de processos industriais
O dispositivo também é amplamente utilizado em sistemas de controle de máquinas e equipamentos automatizados.
No ambiente industrial, o contator auxiliar é empregado em painéis de automação, centros de controle de motores e quadros de comando elétrico.
Em aplicações prediais técnicas, pode ser utilizado em sistemas automatizados de climatização, ventilação mecânica, controle de bombas hidráulicas e infraestrutura predial automatizada.
Sua construção compacta permite instalação em painéis com alta densidade de dispositivos de controle.
A instalação do contator auxiliar deve ser realizada em painéis elétricos com ventilação adequada para dissipação térmica.
O dispositivo deve ser montado em trilho DIN, garantindo fixação segura e facilidade de manutenção.
Os condutores de comando devem ser dimensionados conforme corrente nominal do circuito e critérios da NBR 5410. O circuito de controle deve fornecer tensão estável de 230VCA para alimentação da bobina.
Durante a instalação, é importante identificar corretamente os terminais NA e NF, garantindo funcionamento adequado do circuito de comando.
O Contator Auxiliar 6A 2NA+2NF 230V Siemens atende às normas internacionais IEC 60947-1 e IEC 60947-5-1, que regulamentam dispositivos de manobra para circuitos de comando e controle.
A instalação e manutenção devem seguir as orientações da NBR 5410 e os procedimentos de segurança definidos pela NR-10, garantindo intervenções seguras em sistemas elétricos.
Entre as principais vantagens técnicas do dispositivo destacam-se:
Flexibilidade de controle com configuração 2NA + 2NF
Compatibilidade com circuitos de comando em 230VCA
Construção compacta para painéis industriais
Alta confiabilidade em operações repetitivas
Facilidade de integração com sistemas de automação
Essas características tornam o contator auxiliar adequado para aplicações industriais de controle e automação.
Em comparação com contatores auxiliares de menor capacidade, como modelos de 2,5A, o Contator Auxiliar 6A 2NA+2NF 230V Siemens permite condução de correntes mais elevadas em circuitos de comando.
Quando comparado a modelos de 10A, apresenta dimensões mais compactas, sendo indicado para circuitos de controle intermediários.
A seleção do dispositivo deve considerar a corrente do circuito de comando, a tensão da bobina e a configuração de contatos necessária.
A manutenção preventiva deve incluir inspeção periódica dos contatos auxiliares, verificação de aquecimento anormal e reaperto dos terminais elétricos.
Também é recomendável verificar o funcionamento da bobina e a movimentação mecânica do núcleo móvel. Caso sejam identificados sinais de desgaste ou falha de acionamento, o dispositivo deve ser substituído.
Todas as inspeções devem ser realizadas com o circuito completamente desenergizado.
O Contator Auxiliar 6A 2NA+2NF 230V Siemens é um dispositivo confiável para comutação de circuitos de comando em sistemas industriais e prediais. Com corrente nominal de 6 amperes, configuração de contatos 2NA + 2NF e bobina de acionamento em 230VCA, oferece solução eficiente para automação, sinalização e intertravamento em painéis elétricos.
Quando corretamente dimensionado e instalado conforme normas técnicas, o equipamento proporciona operação segura, alta durabilidade e desempenho adequado para aplicações de controle elétrico industrial.
