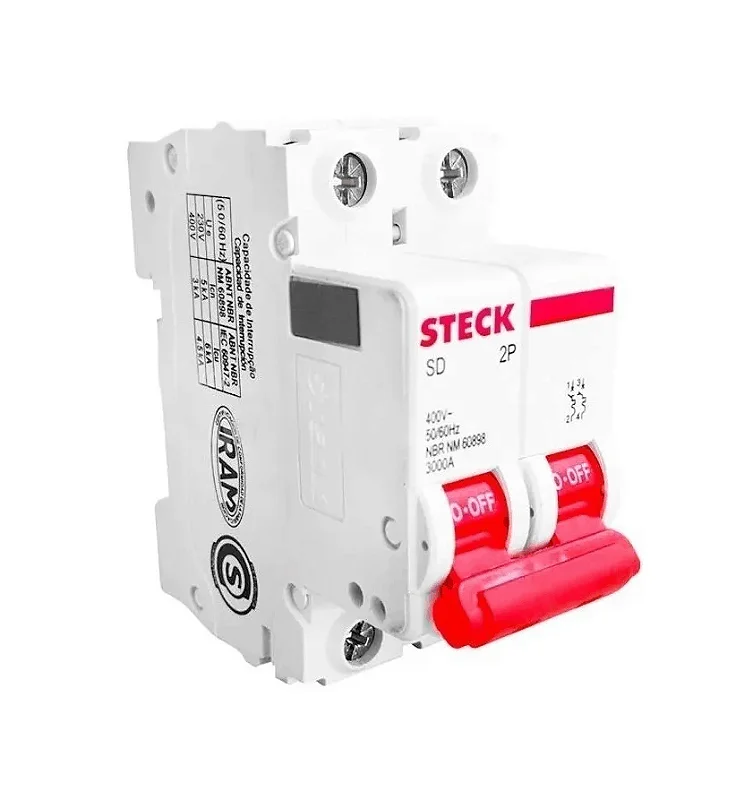

O Disjuntor 2P 50A Curva C 5kA 230V / 3kA 400V é um dispositivo utilizado em sistemas de distribuição elétrica para interromper automaticamente o circuito quando ocorre sobrecorrente.
O equipamento possui dois polos, permitindo a interrupção simultânea de dois condutores ativos do circuito. Essa característica aumenta a segurança em circuitos monofásicos ou bifásicos, garantindo o seccionamento completo da alimentação elétrica.
A corrente nominal de 50 ampères indica o valor máximo de corrente que pode circular continuamente pelo disjuntor sem provocar desligamento automático.
Quando a corrente ultrapassa esse limite por determinado período, o mecanismo térmico do dispositivo entra em funcionamento.
O Disjuntor 2P 50A Curva C 5kA 230V / 3kA 400V possui dimensões modulares compatíveis com sistemas de montagem padronizados em quadros elétricos.
As principais especificações incluem:
Número de polos: 2
Corrente nominal: 50 A
Curva de disparo: C
Capacidade de interrupção: 5 kA em 230 V / 3 kA em 400 V
Tensão nominal máxima: 400 VCA
Sistema de montagem: trilho DIN 35 mm
O formato modular permite instalação compacta em quadros de distribuição e painéis elétricos.
O funcionamento do Disjuntor 2P 50A Curva C 5kA 230V / 3kA 400V baseia-se em dois mecanismos principais de proteção: térmico e magnético.
O disparo térmico atua quando ocorre sobrecarga no circuito. Uma lâmina bimetálica interna se aquece devido ao aumento da corrente elétrica e provoca a abertura do circuito após determinado tempo.
Esse mecanismo protege os condutores contra aquecimento excessivo causado por correntes prolongadas acima do valor nominal.
O disparo magnético atua em situações de curto-circuito. Quando ocorre uma corrente muito elevada em curto intervalo de tempo, o campo magnético gerado no interior do disjuntor aciona instantaneamente o mecanismo de desligamento.
A curva C permite suportar correntes de partida moderadas sem desligamento indevido.
O Disjuntor 2P 50A Curva C 5kA 230V / 3kA 400V é utilizado em diversas aplicações relacionadas à proteção de circuitos elétricos.
Entre as aplicações mais comuns estão:
Proteção de circuitos de distribuição elétrica
Proteção de circuitos de alimentação de equipamentos
Quadros de distribuição prediais
Painéis elétricos industriais
Circuitos de alimentação de máquinas
Sistemas de automação industrial
Também pode ser utilizado em instalações comerciais e residenciais para circuitos de maior potência.
No ambiente predial, o disjuntor bipolar é utilizado em quadros de distribuição para proteção de circuitos de alimentação de equipamentos, aquecedores elétricos, sistemas de climatização ou circuitos de potência.
Em ambientes industriais, o dispositivo é aplicado em painéis elétricos para proteção de circuitos de distribuição e alimentação de equipamentos elétricos.
A utilização de disjuntores modulares facilita a organização e manutenção dos sistemas elétricos.
A instalação do Disjuntor 2P 50A Curva C 5kA 230V / 3kA 400V deve ser realizada em quadros elétricos equipados com trilho DIN padronizado.
Os condutores devem ser conectados aos terminais de entrada e saída do dispositivo, garantindo aperto adequado para evitar aquecimento por mau contato.
Durante a instalação é importante verificar:
Dimensionamento correto dos condutores
Torque adequado nos terminais
Identificação correta do circuito protegido
Distribuição adequada no quadro elétrico
A instalação deve seguir as recomendações da NBR 5410, que estabelece critérios técnicos para instalações elétricas de baixa tensão.
O Disjuntor 2P 50A Curva C 5kA 230V / 3kA 400V deve atender aos requisitos técnicos estabelecidos para dispositivos de proteção elétrica.
Entre as principais normas aplicáveis estão:
IEC 60898 – disjuntores para proteção de instalações elétricas
NBR NM 60898 – norma brasileira para disjuntores modulares
NBR 5410 – instalações elétricas de baixa tensão
Essas normas estabelecem critérios de desempenho, segurança e confiabilidade para dispositivos de proteção utilizados em sistemas elétricos.
Entre as principais vantagens técnicas do disjuntor destacam-se:
Proteção contra sobrecarga
Proteção contra curto-circuito
Curva C adequada para cargas com corrente de partida moderada
Interrupção simultânea de dois condutores
Instalação modular em trilho DIN
Essas características tornam o dispositivo adequado para aplicações em sistemas elétricos de baixa tensão.
Quando comparado a disjuntores monopolares, o disjuntor bipolar oferece maior segurança ao permitir a interrupção simultânea de dois condutores do circuito.
Em comparação com fusíveis, o disjuntor apresenta a vantagem de permitir rearme após atuação, sem necessidade de substituição do componente.
Disjuntores com corrente nominal de 50 A são utilizados em circuitos de maior capacidade de carga, como circuitos de alimentação de equipamentos ou subdistribuições elétricas.
A manutenção preventiva envolve inspeção periódica dos quadros elétricos e verificação do estado dos dispositivos de proteção.
Também é importante verificar o aperto dos terminais e observar possíveis sinais de aquecimento ou desgaste.
Caso o disjuntor apresente disparos frequentes sem causa aparente ou dificuldade de acionamento, recomenda-se a substituição do dispositivo.
O Disjuntor 2P 50A Curva C 5kA 230V / 3kA 400V é um dispositivo de proteção utilizado em instalações elétricas de baixa tensão para proteção de circuitos contra sobrecargas e curtos-circuitos.
Seu sistema de disparo termomagnético aliado à curva de atuação C garante proteção eficiente em circuitos de distribuição e alimentação de equipamentos, contribuindo para segurança e confiabilidade das instalações elétricas industriais e prediais.
