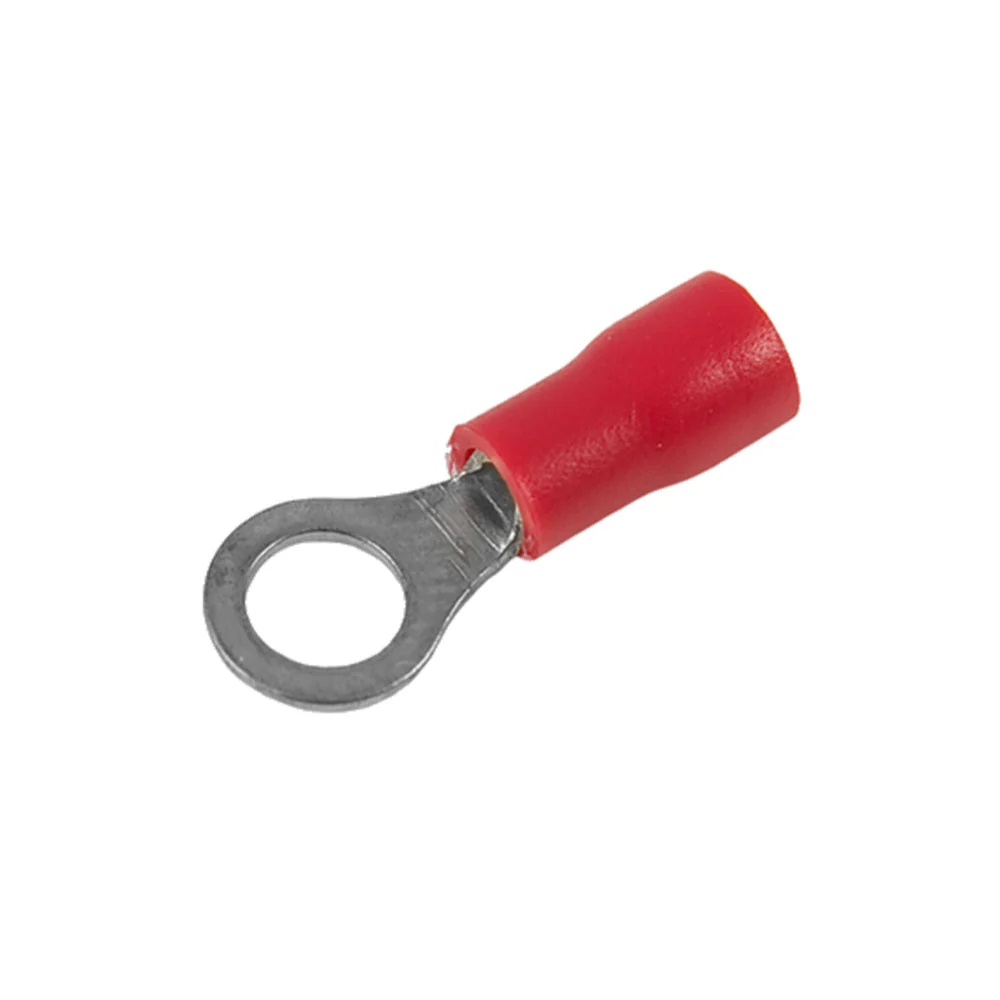

TERMINAL OLHAL ISOL. 1,5MM VM M5

O terminal olhal isolado 1,5mm VM M5 é uma opção compacta e segura para conexões elétricas em painéis, equipamentos e sistemas industriais. Este componente facilita a fixação por parafuso em bornes e barramentos, reduzindo o risco de fios soltos e melhorando a integridade do contato elétrico em aplicações de baixa corrente.

Aplicações práticas do produto

O terminal é indicado para fixação de condutores em bornes onde é necessário garantir uma conexão mecânica e elétrica confiável. É comum em quadros de distribuição, painéis de comando, painéis automação e pontos de aterramento de pequenos equipamentos.

• Uso em painéis de comando e controle.
• Pontos de aterramento em estruturas metálicas e chassis.
• Conexões em módulos de distribuição de potência de baixa corrente.
• Ligações temporárias em manutenção e testes operacionais.

Especificações técnicas essenciais

Para escolher corretamente, considere as especificações elétricas e mecânicas do terminal olhal isolado 1,5mm VM M5. As informações típicas a avaliar são seção nominal do condutor, material do contato, tipo de isolamento e diâmetro do olhal compatível com o parafuso M5.

• Seção nominal do condutor: 1,5 mm² (indica compatibilidade com cabos desta bitola).
• Parafuso compatível: M5 (diâmetro do olhal adequado para fixação em parafusos M5).
• Isolamento: capa plástica que cobre a base do terminal e protege contra contato acidental.
• Material condutor: normalmente cobre eletrolítico com revestimento estanho para melhor condutividade e resistência à corrosão.

Sempre confirme a especificação do fabricante para garantir compatibilidade com a aplicação.

Dimensões e compatibilidade mecânica

Conhecer as dimensões do olhal e da saia isolante é essencial para montagem correta. Verifique o diâmetro interno do olhal, o comprimento da saia e o diâmetro externo após crimpagem, para assegurar que o terminal se encaixa no borne e no espaço disponível.

• Diâmetro do olhal: compatível com parafuso M5.
• Comprimento da saia isolante: suficiente para cobrir a área expulsora do cabo.
• Largura após crimpagem: deve permitir passagem por aberturas no painel sem forçar.

Medidas exatas variam por fabricante; recomenda-se consultar a ficha técnica disponível no momento da compra.

Tipos de isolamento e acabamento

Os terminais olhal isolados podem apresentar diferentes materiais e cores de isolamento, que ajudam na identificação da bitola e proporcionam proteção elétrica.

• Isolamento termoplástico: comum, resistente a abrasão moderada.
• Cores padrão: vermelho (VM) frequentemente indica bitola menor nas codificações por cor.
• Revestimento do condutor: estanho para proteção contra oxidação em ambientes não agressivos.

Avalie o ambiente de uso para definir se o tipo de isolamento e o acabamento são adequados, especialmente em condições de vibração ou presença de agentes químicos.

Procedimento recomendado de crimpagem

Uma crimpagem adequada garante baixa resistência de contato e excelente retenção mecânica. Siga etapas simples para obter resultado consistente.

1. Desencapar o condutor na medida adequada, evitando danificar os filamentos.
2. Inserir totalmente o condutor no tubo do terminal até a saia isolante.
3. Utilizar matriz de crimpagem compatível com terminal de 1,5 mm².
4. Verificar a qualidade do crimp: cabo não deve deslizar e o olhal deve ficar alinhado.

Se possível, realize testes de tração em amostras para confirmar resistência mecânica antes de produção em série.

Comparativos e critérios de escolha

Ao comparar terminais olhal isolados, priorize critérios que impactam desempenho e durabilidade. Isso ajuda a selecionar o componente adequado para cada aplicação.

• Seção do condutor: confirme compatibilidade com 1,5 mm².
• Tipo de crimpagem: manual ou ferramenta hidráulica para maior confiabilidade em volumes maiores.
• Resistência à corrosão: terminais com revestimento de estanho apresentam melhor resistência.
• Temperatura de operação: verifique faixa térmica do isolamento para aplicações com calor elevado.

Use uma lista de prioridades baseada em segurança elétrica, facilidade de montagem e durabilidade para decidir entre opções similares.

Procedimentos de inspeção e manutenção

Inspeções periódicas aumentam a confiabilidade das conexões e reduzem falhas elétricas por mau contato. Adote verificações simples e frequentes em instalações críticas.

• Conferir aperto dos parafusos de fixação.
• Verificar sinais de aquecimento local ou oxidação.
• Substituir terminais que apresentem deformação após crimpagem inadequada.
• Registrar e acompanhar histórico de manutenção das conexões.

A manutenção preventiva permite detectar falhas antes que causem paradas de operação.

Seção da empresa e chamada para ação

A Ludan é especialista em fornecimento de suprimentos industriais e oferece portfólio técnico para conexões elétricas, incluindo terminais olhal isolados. Nossa atuação prioriza agilidade na cotação e disponibilidade de componentes adequados a diferentes necessidades industriais.

Entre em contato com a Ludan para cotar suprimentos industriais para sua operação.

FAQ

• O terminal olhal isolado 1,5mm VM M5 serve para cabos multifilares e sólidos?

Normalmente é compatível com ambos, desde que a seção do condutor seja 1,5 mm² e a crimpagem seja realizada conforme a recomendação do fabricante.

• Como identificar a cor VM no terminal?

A cor VM geralmente representa vermelho na codificação visual do isolamento, usada para facilitar identificação de bitola e função em painéis.

• Posso reaproveitar um terminal após dessoldagem ou remoção?

Recomenda-se não reaproveitar terminais crimpados, pois a crimpagem danifica a geometria do tubo e compromete a retenção e condutividade.

• Qual ferramenta é indicada para crimpagem do terminal 1,5 mm²?

Use alicates de crimpagem com matriz específica para 1,5 mm² ou ferramentas hidráulicas em volumes maiores, sempre seguindo instruções do fabricante do terminal.

• Como verificar se a crimpagem foi bem feita?

A crimpagem correta não deve permitir que o condutor deslize ao aplicar tração moderada; visualmente, o tubo deve apresentar deformação uniforme e o isolamento não deve estar cortado.

Conclusão

O terminal olhal isolado 1,5mm VM M5 é uma solução prática para conexões seguras em aplicações de baixa corrente, oferecendo fixação por parafuso compatível com M5 e isolamento protetor. Para selecionar e aplicar corretamente, confirme dimensões, tipo de isolamento e padrão de crimpagem do fabricante. A Ludan fornece opções de suprimentos industriais e atende solicitações de cotação com agilidade para operações industriais.
