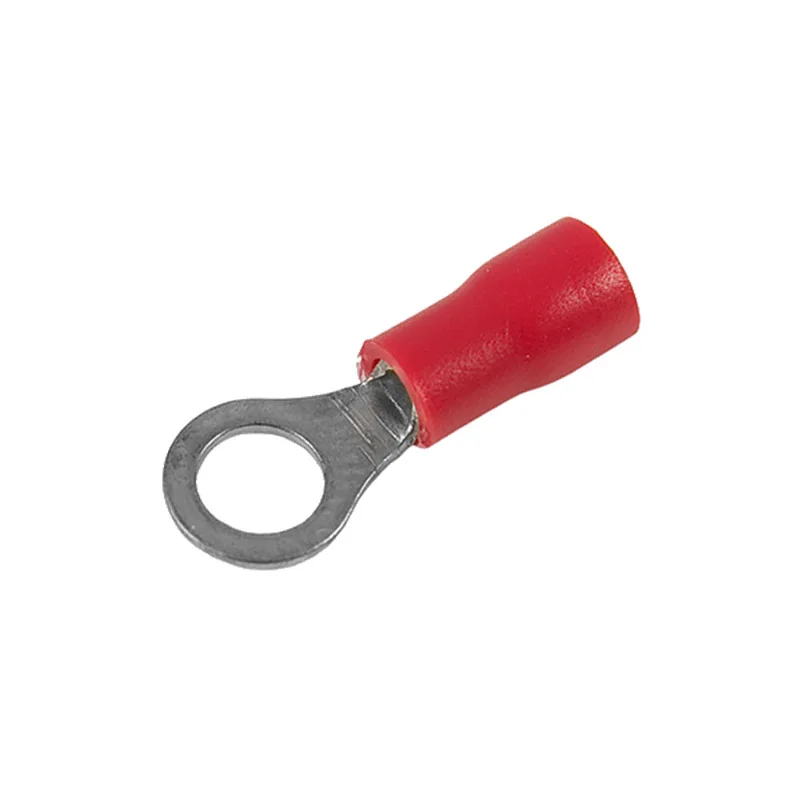

TERMINAL OLHAL ISOL. 35,0MM VM M8

O terminal olhal isolado 35,0mm VM M8 é um componente elétrico usado para finalizar condutores em conexões que exigem fixação por parafuso ou pino, garantindo isolação elétrica e resistência mecânica. Este artigo descreve aplicações práticas, especificações essenciais, comparativos e critérios de escolha para equipes de compras, manutenção e engenharia que buscam suprimentos industriais confiáveis.

Aplicações práticas do produto

O terminal olhal isolado é indicado para pontos de conexão onde é necessário prender o condutor com segurança usando um olhal que passa por parafuso ou pino.

• Em painéis elétricos para conexão de barramentos e componentes.
• Em quadros de distribuição onde há necessidade de fixação repetida e manutenção.
• Em terminais de terra e aterramento que exigem contato mecânico robusto.
• Em aplicações automotivas e industriais leves que demandam isolamento do condutor.

Vantagens do olhal isolado em operações industriais

O uso do terminal olhal isolado reduz risco de curtos por contato acidental e facilita a identificação de terminais pelo revestimento colorido.

• Proteção adicional contra exposição do condutor.
• Montagem rápida em conexões com parafuso M8.
• Melhora na organização de terminais em painéis, reduzindo tempo de manutenção.
• Adequado para instalações onde vibração exige fixação segura.

Especificações técnicas essenciais

Ao avaliar um terminal olhal isolado 35,0mm VM M8, verifique especificações que impactam desempenho e compatibilidade.

• Diâmetro do olhal: 35,0 mm (diametro interno do olhal).
• Rosca de fixação compatível: M8 (parafuso de 8 mm).
• Material do corpo: geralmente cobre eletrolítico ou latão com revestimento; confirmar acabamento do fornecedor.
• Isolação: bainha termoplástica isolante colorida; confirmar temperatura máxima de operação e resistência a solventes conforme ficha técnica do fabricante.
• Capacidade de bitola: compatibilidade com seções nominais do condutor, conforme norma do fabricante.
• Condições de certificação e conformidade: checar declaração técnica do fabricante para requisitos locais.

Compatibilidade elétrica e mecânica

Para garantir segurança e durabilidade, é necessário avaliar compatibilidade elétrica e mecânica do terminal.

• Verificar a capacidade de corrente recomendada pelo fabricante para a bitola aplicada.
• Checar tolerâncias dimensionais do olhal e do furo de fixação para evitar folgas induzindo vibração.
• Considerar o torque de aperto do parafuso M8, conforme especificação do fabricante do conjunto.
• Avaliar resistência à corrosão do metal e da isolação quando exposto a ambientes agressivos.

Comparativos e critérios de escolha

Ao comparar terminais olhal isolados, considere critérios técnicos e operacionais relevantes para sua aplicação.

• Material condutor: cobre com estanho costuma melhorar resistência à oxidação; latão pode ser opção mais econômica.
• Tipo de isolação: termoplástico versus PVC; prefira materiais com resistência térmica compatível com a temperatura de operação.
• Compatibilidade dimensional: confirme medidas do olhal, comprimento do corpo e seção para crimpagem.
• Procedimento de crimpagem: verifique se o terminal requer matriz específica e se o equipamento de crimpagem disponível é compatível.
• Fornecimento e embalagem: disponibilidade em quantidades adequadas ao consumo reduz tempo de reposição.

Procedimento de instalação recomendado

A instalação correta do terminal reduz falhas por mau contato.

1. Remover isolamento do cabo na extensão adequada para o comprimento do corpo do terminal.
2. Inserir o condutor desembaraçado até o fundo do terminal.
3. Utilizar matriz de crimpagem adequada ao diâmetro do terminal e ao tipo de condutor.
4. Aperfeiçoar crimpagem com ferramenta calibrada; evitar crimpagens parciais.
5. Posicionar o olhal no furo M8 e aplicar o torque de aperto especificado para o parafuso/porca usado.
6. Verificar continuidade elétrica e ausência de movimentos entre condutor e terminal.

Inspeção e manutenção de terminais olhal

Verificações periódicas garantem integridade nas conexões.

• Inspeção visual para detectar oxidação, isolação danificada ou folgas.
• Reaperto de conectores quando especificado pelo fabricante do equipamento.
• Substituição de terminais com sinais de corrosão ou deformação.
• Manter registros de troca e leituras elétricas quando aplicável.

Seção técnica da Ludan

A Ludan atua no fornecimento de suprimentos industriais com portfólio que inclui terminais isolados, ferramentas e materiais para montagem elétrica. Para compras e quantidades em projeto, a Ludan oferece atendimento comercial voltado para agilidade na cotação e fornecimento adequado às necessidades de operações industriais. Entre em contato com a Ludan para cotar suprimentos industriais para sua operação.

FAQ

• O que significa a designação M8 no terminal olhal isolado?
• M8 indica que o olhal foi projetado para acomodar um parafuso ou pino com rosca de 8 mm, ou um furo com diâmetro compatível com essa fixação.

• Como escolher a bitola correta do condutor para este terminal?
• A bitola deve ser escolhida conforme a capacidade de crimpagem e corrente do terminal indicada pelo fabricante. Consulte a especificação técnica do produto antes da compra.

• O terminal 35,0mm é adequado para uso em painéis expostos a intempéries?
• Depende do material e do grau de isolação. Para ambientes externos, prefira terminais com proteção contra corrosão e isolação com resistência a UV; confirme a ficha técnica do fabricante.

• É necessário equipamento especial para crimpagem desse terminal?
• Muitos terminais exigem matrizes específicas e prensa/crimpadora com força adequada. Utilizar ferramenta apropriada garante crimpagem uniforme e confiável.

• Como identificar falha em uma conexão com terminal olhal?
• Sinais comuns incluem aquecimento localizado, folga mecânica, oxidação visível ou perda de continuidade elétrica. Inspeções regulares ajudam a detectar problemas precocemente.

Conclusão

O terminal olhal isolado 35,0mm VM M8 é uma solução versátil para fixação elétrica com isolamento, indicada para painéis, barramentos e pontos de aterramento que requerem conexão segura por parafuso M8. A escolha deve considerar material, compatibilidade dimensional, método de crimpagem e condições ambientais. Para aquisição e cotação de suprimentos industriais, incluindo terminais olhal isolados e quantidades sob demanda, entre em contato com a Ludan para obter proposta comercial e disponibilidade.
