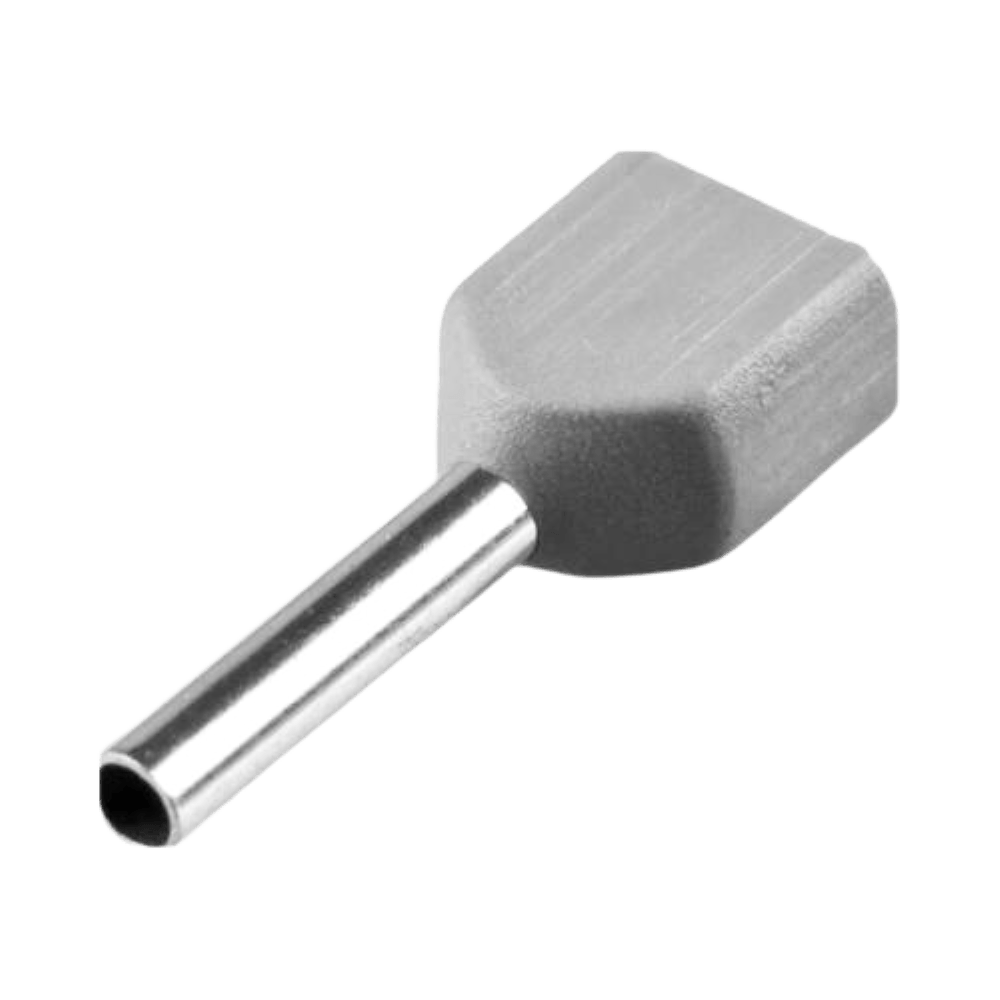

TERMINAL PINO TUBULAR ISOL. 0,75MM CZ

O terminal pino tubular isolado 0,75mm CZ é um componente comum em painéis elétricos, quadros de comando e fiações industriais. Serve para terminar condutores finos com isolamento, melhorar a conexão em bornes e reduzir o risco de fios danificados por aperto de parafusos. Neste texto técnico explico aplicações práticas, especificações essenciais, comparativos e critérios de escolha para equipes de compras, manutenção e engenharia.

Aplicações práticas do produto

O terminal é amplamente usado onde há terminais de parafuso, bornes de distribuição e blocos de conexão. Suas aplicações típicas incluem:

• Finalização de fios em painéis de controle.
• Ligações em bornes de relés, contactores e terminais de sinal.
• Reparos rápidos em cabeamento de máquinas e painéis.
• Pontos de conexão em instalações de baixa tensão com condutores finos.

O uso correto facilita manutenção e substituição de componentes sem comprometer a integridade do condutor.

Especificações técnicas essenciais

Para avaliar um terminal pino tubular isolado 0,75mm CZ observe as especificações que impactam desempenho e compatibilidade:

• Seção nominal do condutor compatível: 0,75 mm².
• Tipo de isolamento: capa plástica que cobre a crimpagem, protegendo contra curto-circuito e contato acidental.
• Material condutor: geralmente cobre estanhado para boa condutividade e resistência à corrosão.
• Formato do pino/tubo: pino tubular para inserção segura em bornes de parafuso.
• Temperatura de operação: verifique a faixa indicada pelo fabricante para garantir uso seguro em ambiente industrial.
• Norma de fabricação: confirmar conformidade com normas aplicáveis fornecidas pelo fabricante.

Evite assumir compatibilidade sem verificar essas informações no produto fornecido.

Dimensões e tolerâncias relevantes

Dimensões influenciam encaixe e desempenho elétrico. Pontos a considerar:

• Diâmetro do pino para encaixe no borne.
• Comprimento do pino exposto após crimpagem.
• Espessura do isolamento e comprimentos da parte isolada.

Peça ao fornecedor as dimensões nominais e tolerâncias para garantir encaixe adequado nos bornes utilizados.

Procedimento de crimpagem recomendado

Para obter conexões confiáveis siga um processo padronizado:

1. Desencapar o condutor na medida indicada para o terminal.
2. Inserir totalmente o condutor no tubo metálico do terminal.
3. Posicionar a ferramenta de crimpagem adequada ao tamanho 0,75 mm².
4. Executar a crimpagem com pressão uniforme até o ponto de fechamento recomendado.
5. Verificar visualmente e por tração leve se o condutor está firmemente preso.

A ferramenta correta e uma crimpagem consistente reduzem problemas de conexão elétrica e aquecimento.

Comparativos e critérios de escolha

Ao escolher entre opções no mercado, compare os seguintes aspectos:

• Material do condutor (cobre puro vs cobre estanhado).
• Tipo e resistência do isolamento.
• Compatibilidade dimensional com bornes e equipamentos existentes.
• Facilidade de crimpagem e disponibilidade de ferramenta adequada.
• Certificações e controle de qualidade do fabricante.

Priorize itens com histórico de desempenho em aplicações similares ao seu ambiente de operação.

Inspeção e controle de qualidade em recebimento

Implemente rotina de inspeção ao receber lotes:

• Conferir dimensões e aparência: ausência de rebarbas, isolamento íntegro.
• Teste de amostragem: crimpagem e ensaio de tração em amostras para verificar aderência.
• Registro de lote e fornecedor para rastreabilidade.

Esses passos reduzem ocorrências de falhas em campo e facilitam comunicação com o fornecedor quando necessário.

Armazenamento e manuseio seguros

Boas práticas para preservar a qualidade:

• Armazenar em ambiente seco, livre de contaminantes químicos.
• Evitar exposição prolongada à luz solar direta e temperaturas extremas.
• Manter em embalagens originais para prevenir mistura de tamanhos.
• Separar por lotes para controle de estoque e inspeção.

Manuseio adequado evita deformações que comprometam o encaixe nos bornes.

Seção da empresa: Ludan como fornecedora de suprimentos industriais

A Ludan atua no fornecimento de suprimentos industriais com portfólio técnico voltado para componentes elétricos e terminais. Oferecemos atendimento comercial focado em agilidade de cotação e fornecimento para compradores B2B, equipes de manutenção, engenharia e instaladores. Nossa operação prioriza qualidade de produtos e disponibilidade para aplicações industriais.

Entre em contato com a Ludan para cotar suprimentos industriais para sua operação.

FAQ

• O terminal pino tubular isolado 0,75mm CZ serve para qualquer borne de parafuso?
• Depende do diâmetro interno do borne; confirme o encaixe com as dimensões fornecidas pelo fabricante.

• Como identificar se um terminal está adequado para 0,75 mm²?
• Verifique a indicação de seção nominal no corpo do terminal e compare com a seção do condutor que será usado.

• Posso reutilizar um terminal após descrever o condutor?
• Reutilização não é recomendada: a crimpagem de pressão altera a geometria do metal e compromete a conexão.

• Qual a diferença entre pino tubular e terminal tipo ilhó?
• O pino tubular é projetado para inserção em bornes; o ilhó é próprio para fixação com parafuso através de furo. A escolha depende do terminal de destino.

• Que ferramentas são indicadas para crimpagem em 0,75 mm²?
• Use alicates de crimpagem especificados para terminais isolados na faixa 0,75 mm²; ferramentas manuais variam conforme projeto do terminal.

• Como detectar falha de crimpagem em campo?
• Sinais incluem aquecimento anormal, frouxidão no contato e alteração da resistência elétrica. Inspeção visual e teste de tração podem evidenciar problema.

• O isolamento do terminal protege contra vibração?
• O isolamento reduz risco de curto por contato, mas resistência a vibração depende também da crimpagem e do sistema de fixação do borne.

Conclusão

O terminal pino tubular isolado 0,75mm CZ é uma solução prática para finalização de condutores de baixa seção em ambientes industriais. A escolha correta exige verificação de dimensões, material condutor, tipo de isolamento e uso de ferramenta adequada para crimpagem. Procedimentos de inspeção, armazenamento e controle de qualidade reduzem falhas em campo. Para adquirir lotes ou solicitar especificações técnicas de fabricantes, entre em contato com a Ludan para cotação de suprimentos industriais.
