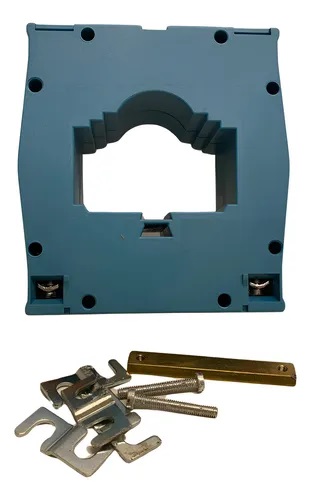

Transformador de Corrente 1000/5A Siemens

O que é o Transformador de Corrente 1000/5A Siemens e para que serve

O Transformador de Corrente 1000/5A Siemens é um dispositivo projetado para transformar a corrente de um circuito de potência, de até 1000 A, em um valor secundário padronizado de 5 A.

Esse valor reduzido permite alimentar amperímetros, medidores de energia, relés de proteção e módulos de automação com segurança, sem expor esses equipamentos à corrente elevada do circuito principal.

Além de reduzir a corrente, o TC oferece isolamento elétrico entre o circuito de potência e o circuito de medição, aumentando a segurança da instalação e a confiabilidade dos dados utilizados em supervisão, proteção e gestão de energia.

Características técnicas e diferenciais do Transformador de Corrente 1000/5A Siemens

O Transformador de Corrente 1000/5A Siemens foi desenvolvido para aplicações em baixa tensão com foco em precisão de medição, robustez e segurança operacional.

• Corrente primária nominal: 1000 A

• Corrente secundária nominal: 5 A

• Relação de transformação: 1000/5 A

• Tipo construtivo: TC para montagem em painel ou quadro elétrico

• Frequência de operação: 50/60 Hz

• Isolação elétrica: dimensionada para aplicações em baixa tensão, garantindo segurança entre primário e secundário

• Compatibilidade: adequado para amperímetros, medidores de energia, relés de sobrecorrente e módulos de automação com entrada em 5 A

• Uso: contínuo, dentro da corrente nominal especificada em projeto

Essas características tornam o TC Siemens uma solução confiável para medição e proteção em circuitos de alta corrente com saída padronizada em 5 A.

Aplicações do Transformador de Corrente 1000/5A Siemens

O Transformador de Corrente 1000/5A Siemens é indicado para instalações que exigem monitoramento e proteção de circuitos com correntes mais elevadas.

• Painéis elétricos de baixa tensão em ambientes industriais e comerciais

• Quadros de distribuição e centros de medição de energia

• Alimentadores principais com corrente nominal em torno de 1000 A

• Sistemas de proteção com relés de sobrecorrente e falha à terra

• Monitoramento de grandes cargas, como motores, compressores e linhas de produção

• Projetos de retrofit que precisam incorporar medição em 5 A em circuitos existentes

Com ele, é possível integrar medidores e relés padrão 5 A a circuitos de alta corrente sem comprometer a segurança e a integridade da instalação.

Vantagens de uso do Transformador de Corrente 1000/5A Siemens

A utilização do Transformador de Corrente 1000/5A Siemens agrega benefícios técnicos e de segurança ao sistema elétrico.

• Redução da corrente de 1000 A para 5 A, compatível com instrumentos padrão

• Isolamento elétrico entre o circuito de potência e o circuito de medição e proteção

• Integração fácil com medidores, relés e sistemas de automação em 5 A

• Medições mais estáveis e confiáveis, essenciais para gestão de energia e proteção

• Proteção adicional para dispositivos sensíveis, que não ficam expostos à corrente elevada

• Qualidade e confiabilidade associadas à marca Siemens em aplicações industriais e comerciais

Essas vantagens tornam o TC uma peça-chave em projetos que priorizam segurança, controle e disponibilidade da instalação.

Cuidados e recomendações de instalação do Transformador de Corrente 1000/5A Siemens

A instalação correta do Transformador de Corrente 1000/5A Siemens é fundamental para garantir a precisão das medições e a segurança do sistema.

• Respeitar o sentido de instalação indicado no corpo do TC (lado da fonte e lado da carga)

• Verificar se o circuito a ser monitorado trabalha dentro do limite de 1000 A

• Garantir conexões firmes e bem apertadas nos terminais secundários em 5 A

• Nunca manter o secundário em aberto enquanto o primário estiver energizado

• Seguir o esquema de ligação definido em projeto e nas instruções do fabricante

• Instalar o TC em local protegido contra umidade excessiva, poeira e vibração

• Verificar a carga ligada ao secundário para que esteja dentro do limite de carga (VA) especificado para o modelo

Esses cuidados reduzem o risco de aquecimento excessivo, sobretensões e perda de precisão nas medições.

Segurança e manutenção do Transformador de Corrente 1000/5A Siemens

Uma rotina básica de inspeção e manutenção preventiva contribui para manter o Transformador de Corrente 1000/5A Siemens em bom estado de funcionamento.

• Desenergizar o circuito sempre que possível antes de intervir no secundário do TC

• Verificar periodicamente o aperto dos terminais de saída em 5 A

• Observar sinais de aquecimento anormal, ruídos ou odores diferentes na região do TC

• Inspecionar a integridade do corpo, isolação externa e pontos de fixação

• Manter os condutores organizados, evitando esforços mecânicos sobre os terminais

• Substituir o transformador em caso de trincas, deformações ou danos visíveis

Essas práticas ajudam a evitar falhas de medição, disparos indevidos de proteção e problemas de segurança elétrica no painel.

Por que escolher o Transformador de Corrente 1000/5A Siemens

O Transformador de Corrente 1000/5A Siemens é uma escolha adequada para projetos que exigem medição e proteção em circuitos de alta corrente, com saída padronizada em 5 A.

Sua construção robusta, compatibilidade com instrumentos padrão e a confiabilidade da marca Siemens garantem um desempenho consistente em painéis elétricos, quadros de distribuição e centros de medição.

Ao combinar segurança, precisão e facilidade de integração, o TC contribui diretamente para a eficiência da gestão de energia e para a proteção da instalação elétrica.

Perguntas Frequentes (FAQ) – Transformador de Corrente 1000/5A Siemens

• O Transformador de Corrente 1000/5A Siemens pode alimentar mais de um instrumento ao mesmo tempo?
  Sim, desde que a soma das cargas de medição (burden) dos instrumentos no secundário não ultrapasse o limite de VA especificado para o modelo.

• É obrigatório manter o secundário em carga ou curto quando o primário estiver energizado?
  Sim. O secundário nunca deve ficar em aberto com o primário energizado, para evitar sobretensões perigosas e danos ao TC.

• Esse TC é indicado para medição, proteção ou ambos?
  Depende da classe de exatidão do modelo utilizado. Ele pode ser especificado para medição, proteção ou uso combinado, conforme o projeto.

• Pode ser utilizado em qualquer painel de baixa tensão com correntes próximas de 1000 A?
  Sim, desde que a corrente do circuito esteja dentro do valor nominal e as condições de instalação sigam as recomendações do fabricante.

• A frequência da rede (50 ou 60 Hz) interfere no uso do transformador de corrente?
  Não, o modelo é projetado para operar em redes padrão 50/60 Hz, bastando que a instalação esteja dentro dessa faixa de frequência.

Conclusão

O Transformador de Corrente 1000/5A Siemens é um componente essencial para sistemas de medição, proteção e automação em baixa tensão que trabalham com correntes elevadas.

Com saída padronizada em 5 A, isolamento elétrico entre potência e medição e construção voltada para aplicações industriais e comerciais, ele garante monitoramento seguro da corrente, maior proteção dos equipamentos e suporte à gestão eficiente da energia da instalação.
