O suporte de cabo de alta tensão é comumente chamado de isolador ou braçadeira de sustentação. Esses componentes garantem o posicionamento correto e a segurança dos cabos na rede de média e alta tensão. Ao longo deste texto, você vai entender quais são os diferentes nomes, formatos e usos desses suportes, além de saber como escolher o modelo ideal para seu projeto. A introdução rápida deixa claro o termo, e a seguir explicamos tudo de forma mais detalhada, para que você possa tomar decisões fundamentadas e eficientes.
Tipos Principais de Suportes e Seus Nomes
Existem diversos suportes de cabo de alta tensão, cada um com design e função específicos. Os principais são:
- Isoladores de Porcelana ou Polimérico: peças cilíndricas ou com contornos, instaladas em postes e torres para manter o cabo afastado da estrutura metálica.
- Braçadeiras de Sustentação (ou Suportes de Ancoragem): fixam o cabo ao isolador, evitando movimentação e desgaste.
- Suportes de Quadro ou Bancada: trilhos ou calhas em subestações que acomodam múltiplos cabos lado a lado, garantindo alinhamento e espaço.
- Suportes em “U” ou Grampo Tipo U: para instalações internas em quadros de controle de média tensão, mantendo o cabo em posição sem danificar o isolamento.
Cada nome reflete características de material (porcelana, polímero, aço) e aplicação (externa, interna, aérea, subterrânea). Saber o termo exato facilita a comunicação com fornecedores e a elaboração de cotações.
Isoladores: O Elemento Básico de Suporte

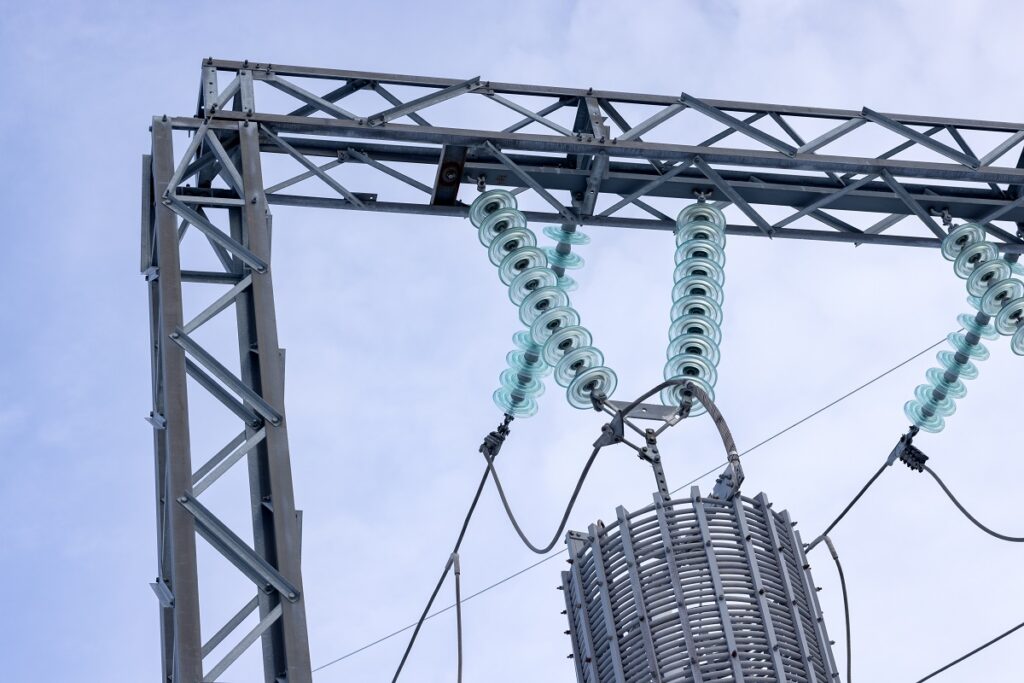

Os isoladores são o coração do sistema de sustentação de cabos de alta tensão. Fabricados em porcelana, vidro temperado ou polímeros especiais, eles servem duas funções essenciais: manter o cabo fisicamente afastado de estruturas metálicas e suportar tensões elétricas elevadas sem permitir passagem de corrente indesejada. Existem três formatos comuns:
- Reto – utilizado principalmente em postes, permitindo passagem horizontal do cabo.
- Suspenso – com flange e olhal, usado em torres para linhas de transmissão.
- Poste-teto – fixado em suportes de concreto ou aço, ideal para redes urbanas.
A escolha do isolador correto depende da tensão de linha, condições climáticas e carga mecânica do cabo. A LUDAN ajuda seu setor de compras a especificar material e classe dielétrica, garantindo conformidade com normas ABNT NBR 6010 e IEC 60383.
Abraçadeiras e Grampos: Fixação Segura
Chamadas também de braçadeiras de sustentação ou grampos de ancoragem, estas peças prendem o cabo ao isolador ou à estrutura de suporte. Você encontrará:
- Abraçadeiras metálicas forjadas – indicadas para cabos externos, com alta resistência à tração e corrosão.
- Abraçadeiras poliméricas – leves e isolantes, usadas em ambientes internos e em quadros de média tensão.
- Grampos de fixação em U – recomendados para painéis de controle, facilitando ajustes de posição.
Para cada diâmetro de cabo de alta tensão há uma abraçadeira recomendada: verificar especificação de carga mecânica e torque de aperto é fundamental para evitar escorregamento ou dano ao isolamento.
Critérios para Escolha do Suporte
Ao escolher o suporte de cabo de alta tensão, leve em conta:
- Nível de tensão: isoladores de classe apropriada (por exemplo, 15 kV, 36 kV, 72 kV).
- Material: porcelana vs. polímero vs. metal; avaliar resistência ao clima, UV e poluição.
- Carga mecânica: peso do cabo, tensão de tração em linha e possíveis esforços de vento.
- Ambiente de instalação: urbano, rural, offshore ou interno.
Esses critérios garantem que o suporte não só encaixe fisicamente, mas também preserve a segurança elétrica e mecânica. A LUDAN consolida essas especificações em uma única cotação, comparando fabricantes e apresentando as melhores condições de compra.
Instalação e Boas Práticas
Para que o suporte de cabo de alta tensão funcione corretamente, siga boas práticas:
- Alinhamento preciso – garanta que o isolador esteja na posição exata, evitando torções no cabo.
- Torque do grampo – use chave dinamométrica para aplicar torque correto nas abraçadeiras, prevenindo danos ao isolamento.
- Verificação periódica – inspecione visualmente fixações e isoladores a cada 6 meses para detectar desgaste ou fissuras.
- Limpeza e lubrificação – em ambientes agressivos, aplique lubrificante nas partes metálicas e limpe resíduos de poeira ou sal.
Essas práticas maximizam a vida útil do sistema e reduzem riscos de interrupções não planejadas.
Manutenção Preventiva
A manutenção do suporte de cabo de alta tensão envolve:
- Inspeção visual: verificar fissuras, corrosão ou afrouxamento nas abraçadeiras.
- Ensaios dielétricos: em isoladores poliméricos, medir resistência de superfície para detectar degradação.
- Substituição baseada em uso: troque isoladores e grampos após determinado ciclo de tensões ou tempo de serviço (por exemplo, 10 anos).
Planejar estas atividades evita falhas catastróficas e garante que sua rede permaneça confiável.
Como a LUDAN Auxilia na Aquisição
A LUDAN atua como parceira do setor de compras, oferecendo:
- Especificações detalhadas: ajudamos a traduzir projeto técnico em lista de itens com dimensões, classes de tensão e materiais.
- Comparação de fornecedores: consolidamos cotações de diversos fabricantes, garantindo melhores preços e prazos.
- Documentação completa: fornecemos certificados de conformidade (ABNT e IEC) e fichas técnicas para homologação.
Dessa forma, você adquire o suporte de cabo de alta tensão exato para sua necessidade, sem retrabalho e com condições comerciais competitivas.
Conclusão
O suporte de cabo de alta tensão, seja isolador, abraçadeira ou grampo, é peça-chave para a segurança e eficiência das linhas de média e alta tensão. Saber “como chama” cada tipo, entender suas funções e critérios de seleção, bem como aplicar boas práticas de instalação e manutenção, faz toda a diferença na confiabilidade do sistema. Conte com a LUDAN como sua parceira no setor de compras para consolidar especificações, centralizar cotações e garantir a compra do item correto com as melhores condições de mercado.
