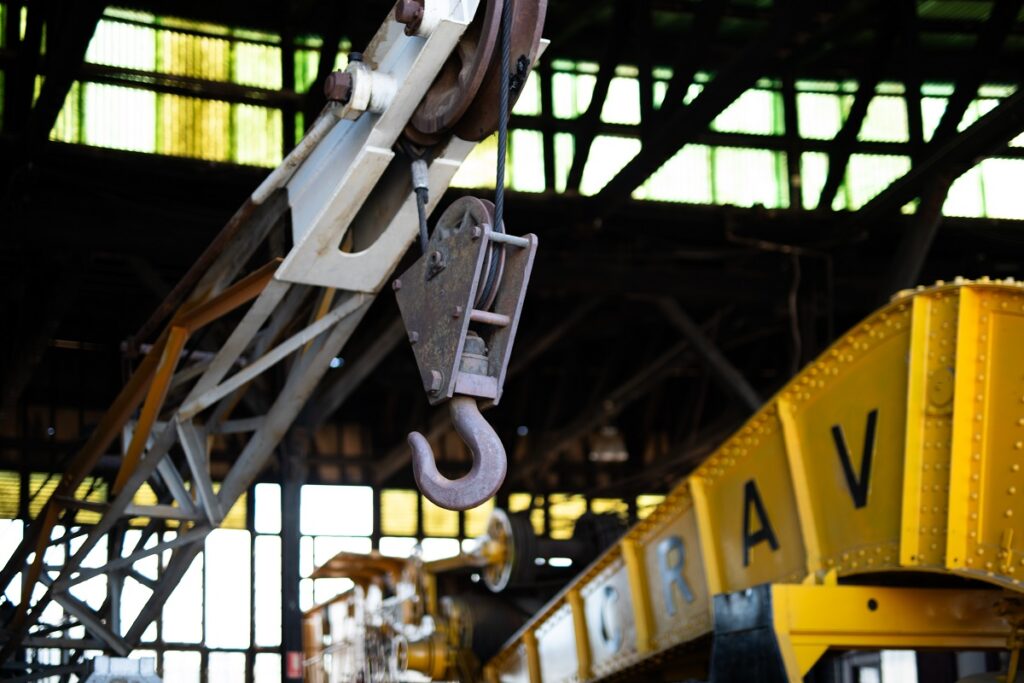

Como Descobrir o Tubo para um Guindaste Industrial

Para descobrir o tubo para um guindaste industrial, basta analisar a carga máxima a ser levantada e o comprimento do braço: esses dois dados definem diâmetro e espessura mínimos do tubo. De maneira simples, conhecendo peso e alcance, você já sabe qual tubo buscar. Agora, acompanhe este guia completo — onde conversamos passo a passo — para ajustar material, formato, tratamentos e processos de compra. E conte com a LUDAN como parceira do setor de compras, reunindo cotações e garantindo as melhores condições comerciais.

1. Entendendo a Função do Tubo no Guindaste

O tubo no guindaste industrial forma o mastro e o braço de elevação. Ele suporta:

• Carga vertical: o peso da peça içada, incluindo acessórios.

• Esforços de flexão: causados pelo braço estendido.

• Torção: em movimentos de giro do guindaste.

• Fadiga cíclica: repetidas operações de carga e descarga.


Descobrir qual tubo usar exige equilibrar resistência mecânica, rigidez e peso. Um tubo subdimensionado pode gerar deformação excessiva; um sobredimensionado aumenta custos e reduz eficiência.

2. Dados Essenciais para o Dimensionamento

Antes de partir para tabelas e orçamentos, reúna estas informações do seu projeto:

1. Carga máxima (Q): peso total (em toneladas ou quilos).

2. Alcance máximo (L): distância horizontal do centro de rotação até a carga.

3. Altura de elevação (H): altura vertical que o gancho precisa atingir.

4. Ângulo de operação: inclinação máxima do braço.


Com Q e L você calcula o momento fletor (M = Q × L), e com H avalia esforços de torção. Esses valores, divididos pela tensão admissível (σadm) do aço, resultam na seção mínima (Amin) via:

Amin=Mσadm×yA_{min} = \frac{M}{σ_{adm} \times y}

onde y = distância do eixo neutro à borda do tubo.

3. Escolha do Formato e Material

3.1 Formato do Tubo

• Circular (cilíndrico): distribuição uniforme de tensões, usado em braços giratórios.

• Quadrado ou retangular: facilita encaixe em juntas e nervuras, comum em mastros.


Cada formato oferece vantagens em rigidez e facilidade de montagem. Para cargas elevadas, o tubo circular costuma ser mais eficiente em reduzir tensões de flexão.

3.2 Material e Norma

Os tubos são fabricados em aços estruturais que devem atender às normas:

• ABNT NBR 7480 / NBR 8800 (aço estrutural soldável).

• ASTM A500 (tubos estruturais de aço carbono).

• ISO 657-1 (tubos para uso estrutural).


Aços como SAE 1020 ou ASTM A500 grau B oferecem boa soldabilidade, tenacidade e resistência à fadiga. A LUDAN ajuda a comparar fornecedores que seguem essas normas e a escolher o material ideal.

4. Dimensionamento Prático

4.1 Definição do Diâmetro Externo (Dₒ)

A partir de Amin, selecione diâmetro e espessura seguindo catálogos de tubos:

1. Selecione a família (por exemplo, Dₒ = 114,3 mm, 139,7 mm, 168,3 mm…).

2. Escolha espessura (t) que garanta área ≥ Amin.


4.2 Verificação de Flambagem e Torção

Para mastros esbeltos, avalie esbeltez (λ = L / i), onde i = raio de giração:

i=Do2−(Do−2t)216i = \sqrt{\frac{D_o^2 – (D_o – 2t)^2}{16}}

Se λ > limite normativo, aumente t ou escolha diâmetro maior. Para torção, calcule módulo de torção J e compare momentos torcionais.

A LUDAN pode fornecer planilhas e suporte técnico para esses cálculos, agilizando a definição exata do tubo.

5. Tratamentos e Acabamentos

Após escolher dimensão e material, avalie tratamentos:

• Recozimento ou normalização: alivia tensões internas.

• Galvanização por imersão a quente: proteção contra corrosão em ambientes externos.

• Pintura epóxi ou poliuretano: acabamento resistente a impactos e intempéries.


Esses processos aumentam a vida útil e reduzem manutenção. A LUDAN consolida cotações de tubos já tratados ou pré-pintados, oferecendo condições comerciais competitivas.

6. Processo de Cotação com a LUDAN

Para transformar projeto em pedido de compra:

1. Especificações completas: Dₒ, t, material, norma, tratamento.

2. Quantidades e sobras: inclua 5–10% de sobra para cortes e perdas.

3. Condições logísticas: prazos, local de entrega, carretéis ou paletes.

4. Critérios de avaliação: preço por metro, certificados de ensaio, garantia.


A LUDAN integra essas informações, solicita propostas a diversos fornecedores e apresenta comparativo claro de preços, prazos e conformidade normativa, permitindo decisão rápida e segura.

7. Boas Práticas de Recebimento e Armazenagem

Ao receber os tubos:

• Inspeção visual: verifique danos de transporte, amassados ou corrosão inicial.

• Medida de diâmetro e espessura: confirme lotes conforme especificação.

• Armazenagem: empilhe horizontalmente em suportes, evitando contato direto com o solo e protegendo contra chuva.


Registre cada lote para rastreabilidade e facilite eventual garantia ou substituição.

Conclusão

Descobrir o tubo para um guindaste industrial é um processo que começa com carga e alcance, passa por cálculos de esforços e seleção de material, e termina na aquisição estratégica. Seguindo este guia — desde o momento em que você identifica Q e L até o recebimento dos tubos tratados — você garante um equipamento seguro e eficiente. E, com a LUDAN como parceira no setor de compras, obter as especificações corretas, consolidar cotações e negociar condições torna-se muito mais simples. Assim, seu guindaste está pronto para enfrentar operações pesadas com confiança e durabilidade.
